Kabel berselubung sangat penting untuk mencegah kebakaran listrik dan bahaya sengatan listrik di bangunan modern Jika dipasang dengan benar, kabel berselubung mengurangi risiko korsleting lebih dari 70% dibandingkan dengan kabel inti tunggal tanpa pelindung . Lapisan isolasi luarnya tidak hanya melindungi terhadap kerusakan mekanis tetapi juga menyediakan jalur ground yang berkelanjutan. Untuk aplikasi perumahan dan komersial ringan, penggunaan kabel berselubung seperti konstruksi twin-and-earth atau konstruksi berjaket serupa adalah cara langsung dan sesuai kode untuk mencapai distribusi listrik yang lebih aman. Apa itu kabel berselubung dan apa bedanya dengan konduktor telanjang atau berinsulasi tunggal Kawat berselubung terdiri dari dua atau lebih konduktor pembawa arus berinsulasi (fase dan netral) ditambah konduktor bumi telanjang atau berinsulasi, semuanya dibungkus dalam selubung luar PVC, karet, atau LSZH (Low Smoke Zero Halogen). Perbedaan utamanya: kabel berinsulasi tunggal hanya memiliki satu lapisan insulasi per konduktor dan biasanya dipasang di dalam saluran atau trunking. Kabel berselubung menggabungkan perlindungan mekanis dan insulasi menjadi satu rakitan, sehingga menghilangkan kebutuhan saluran tambahan di lokasi yang kering dan terlindungi. Misalnya, kabel berselubung standar 2,5 mm² yang digunakan pada rangkaian soket 13A dapat menahan gaya tarik hingga 200N selama instalasi tanpa merusak isolasi bagian dalam, sedangkan kawat berinsulasi tunggal dengan penampang yang sama memerlukan saluran untuk mencapai perlindungan mekanis yang serupa. Manfaat keselamatan penting: penghambatan api dan pencegahan sengatan listrik Kabel berselubung modern dinilai tahan api menurut IEC 60332-1 atau standar serupa. Dalam tes terkontrol, a Kabel berselubung PVC padam sendiri dalam waktu 60 detik setelah api pembakar dihilangkan, sementara kabel termoplastik yang tidak terhunus terus menyala dan meneteskan partikel api. Selubung luar juga berfungsi sebagai penghalang terhadap kontak yang tidak disengaja. Data dari laporan insiden kelistrikan menunjukkan bahwa rumah-rumah seluruhnya dihubungkan dengan kabel berselubung berinsulasi ganda 82% lebih sedikit guncangan terkait kegagalan isolasi dibandingkan dengan mereka yang menggunakan kabel berinsulasi tunggal dalam saluran. Panduan pemilihan: Mencocokkan jenis kawat berselubung dengan aplikasi dunia nyata Memilih bahan selubung atau ukuran konduktor yang salah menyebabkan kegagalan dini. Di bawah ini adalah tabel praktis berdasarkan lingkungan instalasi umum dan persyaratan beban. Perhatikan bahwa semua nilai mengasumsikan suhu sekitar 30°C dan konduktor tembaga (bahan paling umum untuk kabel berselubung). Tabel 1: Jenis kawat berselubung yang direkomendasikan berdasarkan aplikasi dan lingkungan Daerah aplikasi Ukuran konduktor (mm²) Jenis selubung Arus maks (A) Sirkuit penerangan (dalam ruangan kering) 1.0 atau 1.5 PVC (70°C) 11 - 16 Stopkontak (domestik) 2.5 PVC atau LSZH 20 - 27 Kompor / HVAC (tetap) 6.0 atau 10 PVC atau karet 32 - 63 Lokasi luar ruangan/lembab 2.5 atau 4.0 Karet atau XLPE 25 - 37 Untuk pemasangan tersembunyi pada isolasi termal, faktor penurunan daya berlaku. Kawat berselubung 2,5 mm² yang ditanam di dalam isolasi lebih dari 100 mm dapat dikurangi nilai arusnya sebesar hingga 50% (misalnya, dari 27A hingga 13,5A). Selalu periksa peraturan perkabelan setempat. Praktik terbaik pemasangan yang memperpanjang masa pakai lebih dari 30 tahun Kawat berselubung yang dipasang dengan benar di ruang kering dan berventilasi dapat bertahan lama 40 hingga 50 tahun . Namun, ada tiga kesalahan umum yang mengurangi umur tersebut secara dramatis: Membungkuk berlebihan: Jari-jari lentur minimum harus minimal 4x diameter kabel. Kawat berselubung berdiameter 10 mm yang ditekuk di sekitar radius 35 mm menyebabkan retakan mikro pada selubung, sehingga mengurangi ketahanan isolasi terhadap di bawah 1 MΩ dalam waktu 3 tahun (nilai awal >100 MΩ). Melebihi batas suhu: Kawat berselubung PVC yang dioperasikan terus-menerus pada suhu 80°C (bukan pada suhu 70°C) dua kali lebih cepat. Data menunjukkan hal itu untuk setiap orang 10°C di atas nilai normal, masa pakai isolasi berkurang setengahnya . Pengupasan yang tidak tepat: Menusuk konduktor bagian dalam sambil melepas selubung luar akan menciptakan titik-titik tegangan. Dalam studi terhadap 200 sirkuit yang gagal, 37% kegagalan berasal dari ujung selubung yang tidak terkelupas dengan baik . Gunakan pengupas kabel khusus yang diatur ke kedalaman yang benar – biasanya kurang dari 0,5 mm dari ketebalan selubung. Untuk selubung PVC standar setebal 1,5 mm, kedalaman pengupasan 1,0 mm menyisakan margin keamanan tanpa mengekspos konduktor. Kesalahpahaman umum tentang kabel berselubung (dengan koreksi data) Kesalahpahaman mengenai peringkat kawat berselubung menyebabkan substitusi yang berbahaya. Di bawah ini adalah daftar kesalahan yang sering terjadi versus fakta aktual berdasarkan data laboratorium dan lapangan. Mitos: Semua kabel berselubung tahan air. Fakta: Hanya karet atau selubung LSZH dengan nilai khusus yang tahan terhadap kelembapan terus menerus. Kawat berselubung PVC standar menyerap 0,5% hingga 1,5% berat air setelah perendaman 24 jam , menyebabkan peningkatan arus bocor. Mitos: Selubung yang lebih tebal selalu berarti perlindungan yang lebih baik. Fakta: Selubung PVC 1,8 mm memberikan 90% ketahanan benturan mekanis dibandingkan selubung 2,5 mm, namun yang terakhir mengurangi fleksibilitas sebesar 40% dan meningkatkan kesulitan pemasangan di ruang sempit. Mitos: Kabel berselubung tidak memerlukan saluran. Fakta: Di lokasi yang rentan terhadap kerusakan atau benturan hewan pengerat (seperti garasi atau dinding luar), diperlukan perlindungan mekanis tambahan seperti saluran. Pengujian menunjukkan bahwa selubung PVC standar ditembus oleh a Jarum baja 2mm dengan gaya kurang dari 50N – berada dalam kekuatan gigitan hewan pengerat biasa. Prosedur langkah demi langkah untuk menguji apakah kabel berselubung yang ada masih aman Pengujian berkala menghindari kegagalan yang tidak terduga. Ikuti daftar periksa praktis ini dengan menggunakan peralatan uji kelistrikan dasar. Catatlah nilai-nilai untuk perbandingan dari tahun ke tahun. Inspeksi visual: Periksa apakah ada keretakan, perubahan warna, atau pembengkakan pada selubung luar. Pembengkakan menunjukkan perpindahan bahan pemlastis atau panas berlebih – segera ganti jika pembengkakan melebihi batas 15% dari diameter aslinya . Uji ketahanan isolasi: Dengan menggunakan megger 500V DC, ukur antara konduktor dan antara masing-masing konduktor dan bumi. Kawat berselubung yang sehat akan terlihat lebih besar dari 100 MΩ . Nilai di bawah 1 MΩ memerlukan penggantian segera. Kontinuitas inti bumi: Ukur hambatan dari konduktor bumi pada satu ujung ke ujung yang lain. Untuk tanah berukuran 1,5mm² dengan panjang 30m, perkirakan kurang dari 0,4 Ω . Nilai yang lebih tinggi menunjukkan sambungan longgar atau untaian terkorosi. Pemeriksaan integritas selubung: Bungkus kabel erat-erat dengan selotip dan rendam bagian yang direkatkan ke dalam air sambil mengukur resistansi isolasi. Penurunan apa pun di bawah 50 MΩ setelah 5 menit mengkonfirmasi retakan mikro pada sarungnya. Lakukan siklus pengujian ini setiap 5 tahun untuk instalasi perumahan dan setiap tahun untuk lingkungan industri atau lembab. Mengikuti jadwal ini dapat memperpanjang umur aman efektif kabel berselubung dari biasanya 25-30 tahun menjadi lebih 45 tahun . Kesimpulan: Kabel berselubung tetap menjadi peningkatan keselamatan yang paling hemat biaya untuk sistem kelistrikan apa pun Data dari klaim asuransi dan investigasi kebakaran secara konsisten menunjukkan bahwa properti dilengkapi dengan kabel berselubung yang sesuai 60% lebih sedikit insiden kebakaran akibat listrik per 1.000 instalasi dibandingkan dengan sistem yang menggunakan kabel lama atau sistem terhunus. Biaya tambahan dimuka (biasanya $0,20 hingga $0,50 per meter lebih dari kawat berinsulasi tunggal dasar) diperoleh kembali dalam waktu dua tahun melalui lebih sedikit tenaga kerja pemasangan dan berkurangnya kebutuhan saluran. Untuk setiap pembangunan atau renovasi baru, menentukan kabel berselubung dengan bahan selubung yang sesuai dan ukuran konduktor yang benar adalah tindakan langsung dan terukur menuju infrastruktur kelistrikan yang lebih aman dan tahan lama.

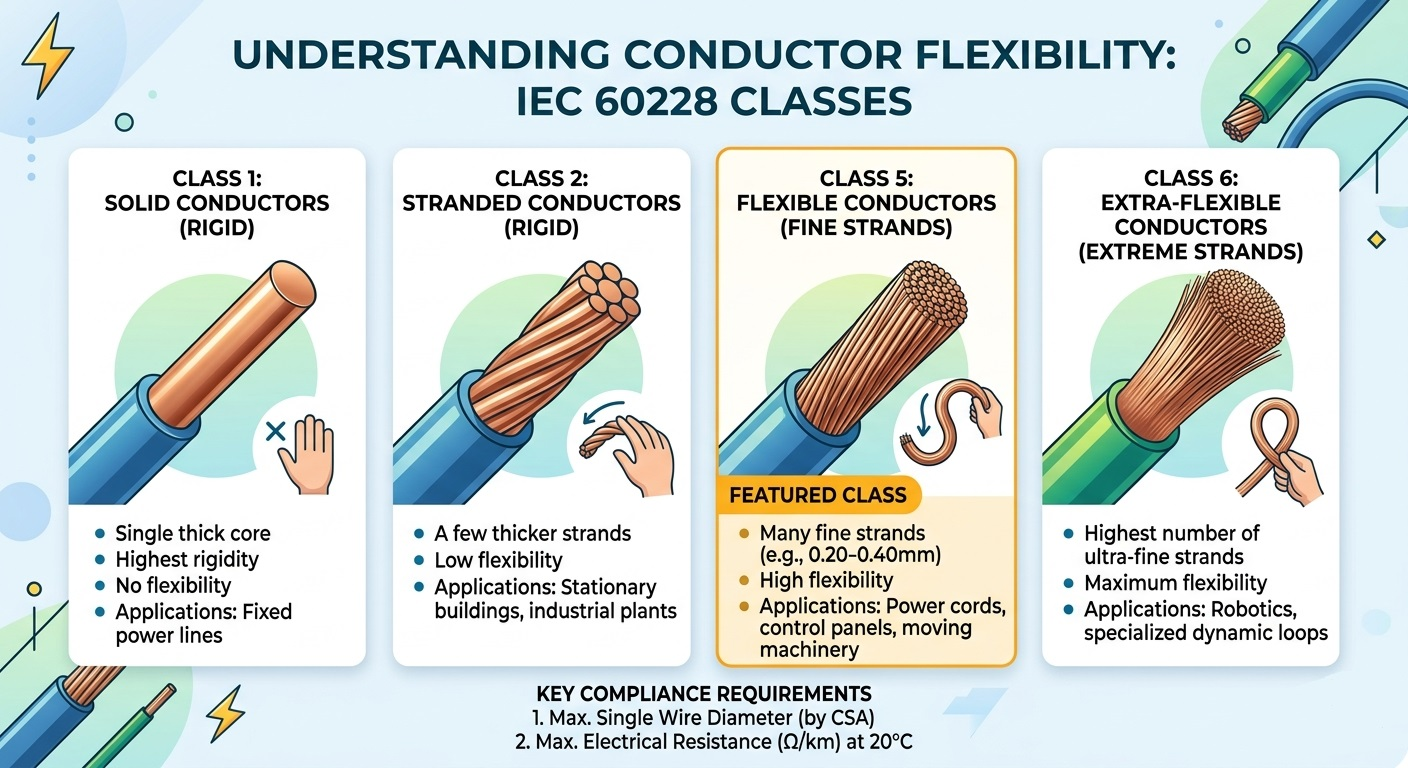

Poin utama: Konduktor kelas 5, yang ditentukan oleh IEC 60228, adalah konduktor fleksibel beruntai halus yang digunakan pada kabel ekstensi, panel kontrol, dan aplikasi industri. Panduan ini mencakup spesifikasi teknis, perbandingan dengan Kelas 2, dan cara memilih konduktor yang tepat untuk proyek Anda. Dalam dunia teknik elektro dan manufaktur kabel, "fleksibilitas" bukan sekadar sifat fisik — ini adalah kategori teknis yang didefinisikan secara ketat. Jika Anda pernah menangani kabel daya yang kaku versus kabel kontrol yang lentur dan mudah ditekuk, Anda pasti pernah merasakan perbedaan antara kelas konduktor secara langsung. Sebagian besar spesifikasi ini diatur oleh standar internasional IEC 60228 . Panduan ini membahas lebih dalam Konduktor kelas 5 — standar industri untuk aplikasi fleksibel — yang mencakup persyaratan konstruksi, batasan kelistrikan, dan kasus penggunaan di dunia nyata. Memahami Kerangka Klasifikasi Konduktor IEC 60228 IEC 60228 (dan BS EN 60228 yang setara di Inggris) mengklasifikasikan konduktor menjadi empat kelas utama berdasarkan konstruksi dan fleksibilitas. Memahami posisi Kelas 5 dalam hierarki ini sangat penting untuk pemilihan produk yang benar: Kelas Ketik Deskripsi Kelas 1 Padat (Kaku) Kawat padat tunggal; digunakan untuk instalasi tetap dan permanen di mana tidak terjadi pergerakan. Kelas 2 Terdampar (Kaku) Beberapa kabel yang lebih tebal; standar untuk perkabelan rumah dan jaringan listrik pada instalasi tetap. Kelas 5 Fleksibel (Untaian halus) Banyak kabel tembaga halus yang terdampar menjadi satu; dirancang untuk sering membungkuk dan bergerak. Kelas 6 Ekstra-Fleksibel (Untaian terbaik) Untaian yang lebih halus dari Kelas 5; digunakan dalam aplikasi yang sangat dinamis yang membutuhkan fleksibilitas maksimum. Apa yang Menjadikan Konduktor "Kelas 5"? Spesifikasi Teknis Konduktor Kelas 5 terdiri dari beberapa kabel tembaga halus yang dirangkai bersama untuk mencapai fleksibilitas. Bertentangan dengan asumsi umum, IEC 60228 melakukan hal tersebut tidak secara ketat menentukan jumlah total helai. Sebaliknya, standar ini mewajibkan kepatuhan terhadap dua metrik utama: 1. Diameter Maksimum Kabel Individu Untuk memastikan konduktor tetap benar-benar fleksibel, IEC 60228 menetapkan batas atas yang ketat pada diameter setiap untai. Untaian yang lebih tipis lebih mudah ditekuk, mengurangi kelelahan logam selama siklus pelenturan berulang. Contoh representatif dari standar ini meliputi: Konduktor 75 mm² → diameter kawat individu maksimum: 0,21 mm Konduktor 5 mm² → diameter kawat individu maksimum: 0,26 mm Konduktor 10 mm² → diameter kawat individu maksimum: 0,41 mm Konduktor 35 mm² → diameter kawat individu maksimum: 0,41 mm 2. Hambatan Listrik Maksimum pada 20°C Hambatan listrik adalah kriteria kinerja yang menentukan. Resistansi total konduktor Kelas 5 yang telah selesai tidak boleh melebihi nilai yang ditentukan dalam tabel resistansi IEC 60228, diukur pada 20°C. Aturan ini memungkinkan fleksibilitas desain pabrikan: jika pabrikan menggunakan kabel 0,20 mm dan bukan kabel maksimum 0,21 mm, hal ini dapat diterima — asalkan konduktor akhir masih memenuhi batas resistansi. Pendekatan dua parameter ini (resistansi diameter kawat) memastikan konduktor Kelas 5 fleksibel secara fisik dan efisien secara listrik, tanpa menentukan proses produksi secara berlebihan. Konduktor Kelas 5 vs. Kelas 2: Perbedaan Inti Insinyur kelistrikan sering kali menghadapi pilihan antara konduktor Kelas 2 dan Kelas 5. Keputusannya tergantung pada apakah kabel akan digunakan dalam instalasi tetap atau aplikasi seluler/fleksibel. Berikut perbandingan langsungnya: Fitur Kelas 2 (Stranded, Fixed) Kelas 5 (Flexible) Konstruksi Kabel lebih sedikit dan lebih tebal Banyak kabel halus Fleksibilitas Rendah — cocok untuk kabel tetap Tinggi — cocok untuk pergerakan Aplikasi Khas Kabel rumah, jaringan listrik Kabel ekstensi, panel kontrol Metode Penghentian Lug atau sekrup sederhana Ferrules direkomendasikan Ketahanan Lelah Logam Rendah (tidak dirancang untuk melenturkan) Tinggi (dirancang untuk pembengkokan berulang) Biaya Umumnya lebih rendah Sedikit lebih tinggi karena proses fine stranding Aplikasi Utama Konduktor Kelas 5 IEC 60228 Karena konduktor Kelas 5 dapat menahan getaran sedang dan pembengkokan berulang tanpa patah, konduktor tersebut ditentukan di berbagai industri: Kabel Fleksibel & Kabel Ekstensi: Peralatan rumah tangga, perkakas listrik, dan peralatan portabel yang kabelnya harus digulung, dibuka gulungannya, dan diposisikan ulang secara teratur. Panel Kontrol Industri: Perutean ketat di sekitar sudut dan melalui saluran kabel memerlukan radius tikungan yang hanya dapat dicapai dengan konduktor beruntai halus. Rangkaian Kabel Otomotif: Getaran mesin yang berkelanjutan dan perputaran suhu memerlukan konduktor yang tahan terhadap kelelahan logam selama masa pakai kendaraan. Instalasi Kelautan & Lepas Pantai: Pergerakan gelombang yang konstan, dikombinasikan dengan ruang terbatas, menjadikan Kelas 5 pilihan yang lebih disukai untuk distribusi daya di atas kapal. Robotika & Otomasi: Lengan robot artikulasi memerlukan kabel yang dapat dilenturkan ribuan kali per hari tanpa kegagalan — Kelas 5 memenuhi tantangan ini untuk aplikasi dengan kelenturan sedang (Kelas 6 untuk kelenturan tinggi). Mengapa Menentukan IEC 60228 Kelas 5 Penting untuk Proyek Anda Memilih kabel yang dipasarkan sebagai kabel "fleksibel" tanpa mengacu pada standar yang diakui seperti IEC 60228 Kelas 5 menimbulkan risiko yang signifikan. Kepatuhan terhadap standar ini memberikan tiga jaminan nyata: Keamanan: Batas resistansi memastikan konduktor tidak terlalu panas pada arus pengenal, mencegah degradasi insulasi dan potensi bahaya kebakaran. Kompatibilitas: Diameter kawat maksimum yang terstandarisasi memastikan konduktor terpasang dengan benar ke dalam lug standar, ferrule, dan blok terminal tanpa memerlukan modifikasi. Umur Panjang: Penghancuran halus mencegah kelelahan logam selama pelenturan berulang, sehingga memperpanjang masa pakai kabel secara signifikan dibandingkan dengan alternatif yang tidak sesuai. Saat mencari kabel secara internasional, sertifikasi IEC 60228 juga menyederhanakan persetujuan peraturan, karena standar ini diadopsi atau diakui di UE (BS EN 60228), Australia (AS/NZS 1125), dan banyak pasar lainnya. Pertanyaan Yang Sering Diajukan Tentang Konduktor Kelas 5 Apakah Kelas 5 sama dengan kabel fleksibel? Tidak tepat. "Kabel fleksibel" adalah istilah komersial yang luas. Kelas 5 adalah klasifikasi konduktor khusus IEC 60228 dengan persyaratan teknis yang terukur. Kabel dapat dipasarkan sebagai kabel fleksibel tanpa memenuhi spesifikasi Kelas 5. Bisakah konduktor Kelas 5 digunakan di luar ruangan? Kelas 5 mengacu pada konstruksi konduktor saja, bukan peringkat kabel secara keseluruhan. Cocok atau tidaknya suatu kabel untuk penggunaan di luar ruangan bergantung pada bahan insulasi dan selubungnya (misalnya, PVC tahan UV, XLPE). Selalu periksa spesifikasi kabel secara lengkap, bukan hanya kelas konduktornya saja. Apa perbedaan antara Kelas 5 dan Kelas 6? Keduanya adalah kelas konduktor yang fleksibel. Kelas 6 menggunakan untaian yang lebih halus, menghasilkan fleksibilitas yang lebih besar dan radius tekukan minimum yang lebih rapat. Kelas 6 dikhususkan untuk aplikasi yang sangat dinamis seperti pelenturan berkelanjutan pada rantai tarik, sedangkan Kelas 5 mencakup skenario kelenturan sedang. Butuh Bantuan Memilih Konduktor yang Tepat untuk Aplikasi Anda? Tim teknik kami berspesialisasi dalam konduktor dan kabel yang sesuai dengan IEC 60228 untuk aplikasi industri, kelautan, otomotif, dan komersial. Baik proyek Anda melibatkan lingkungan dengan getaran tinggi atau instalasi tetap standar, kami memberikan spesifikasi teknis terperinci dan penawaran harga yang kompetitif. Hubungi kami hari ini untuk mendiskusikan kebutuhan proyek Anda.

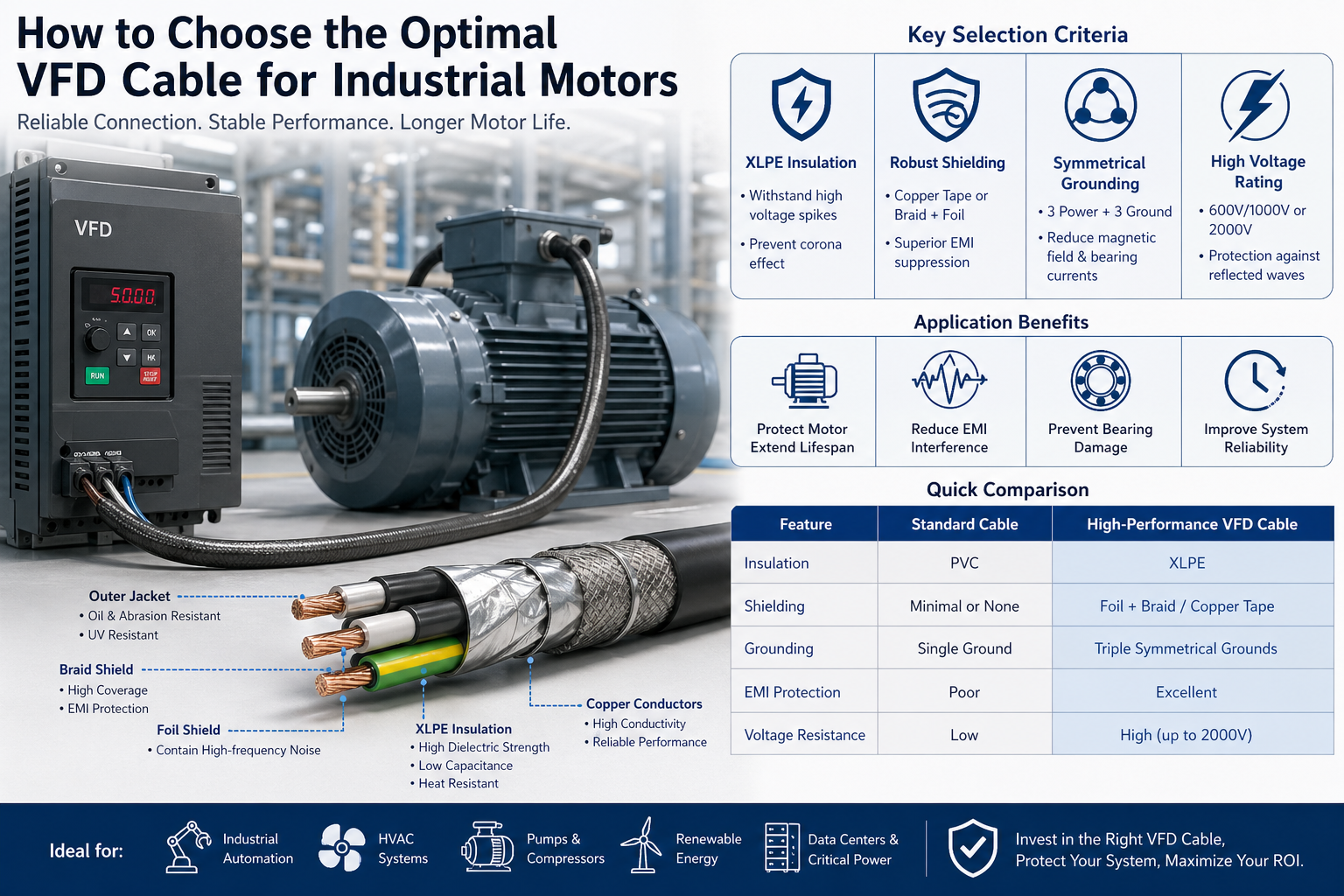

Dalam sistem industri modern, sambungan antara Penggerak Frekuensi Variabel (VFD) dan motor listrik merupakan salah satu lingkungan yang paling agresif secara listrik. Frekuensi peralihan yang tinggi, lonjakan tegangan, dan interferensi elektromagnetik (EMI) memberikan tekanan ekstrem pada kabel. Memilih kabel yang tidak tepat bukan hanya kesalahan desain kecil—tetapi juga dapat mengakibatkan: Kegagalan isolasi motor prematur Kerusakan bantalan akibat arus nyasar Peningkatan interferensi elektromagnetik (EMI) Waktu henti dan biaya pemeliharaan yang tidak direncanakan Oleh karena itu, kabel VFD yang dirancang dengan benar sangat penting untuk keandalan sistem, keamanan, dan kinerja jangka panjang. 1. Memahami Lingkungan Operasi PKS Tidak seperti catu daya tradisional, VFD menggunakan Modulasi Lebar Pulsa (PWM) untuk mengontrol kecepatan motor. Ini menciptakan bentuk gelombang non-sinusoidal dengan: Dv/dt tinggi (laju perubahan tegangan) Tegangan lebih gelombang pantulan (terutama pada kabel yang panjang) Tegangan mode umum dan arus sirkulasi Mengapa Kabel Standar Gagal Kabel serba guna seperti THHN atau kabel dasar berinsulasi PVC tidak dirancang untuk kondisi ini. Seiring waktu, mereka mungkin mengalami: Degradasi isolasi akibat pelepasan corona Penumpukan panas yang berlebihan Kebocoran EMI mempengaruhi instrumentasi di dekatnya Hasil: Mengurangi masa pakai motor dan kinerja sistem yang tidak stabil. 2. Kriteria Pemilihan Utama untuk Kabel VFD A. Jenis Isolasi: XLPE untuk Stabilitas Frekuensi Tinggi Sistem isolasi adalah garis pertahanan pertama terhadap tekanan listrik. Direkomendasikan: Polietilen ikatan silang (XLPE) Keuntungan Teknis: Kekuatan dielektrik yang tinggi untuk menahan lonjakan tegangan Kehilangan dielektrik dan kapasitansi rendah Tingkat termal yang unggul (biasanya 90°C–125°C) Resistensi yang kuat terhadap pelepasan corona Dibandingkan dengan PVC, XLPE secara signifikan meningkatkan umur panjang isolasi di lingkungan frekuensi tinggi. B. Perlindungan Tingkat Lanjut untuk Kontrol EMI Penekanan EMI adalah salah satu persyaratan paling penting dalam aplikasi VFD. Tanpa pelindung yang tepat, kebisingan elektromagnetik dapat: Mengganggu PLC, sensor, dan sistem komunikasi Menyebabkan sinyal palsu dan kesalahan operasional Meningkatkan risiko kepatuhan di lingkungan yang diatur Struktur Pelindung yang Direkomendasikan: Pelindung Pita Tembaga Sangat baik untuk menahan kebisingan frekuensi tinggi Menyediakan jalur grounding impedansi rendah Perisai Kepang Foil Cakupan ≥85% Menggabungkan fleksibilitas dengan efektivitas perisai tinggi Fungsi Utama: Perisai yang dirancang dengan baik memastikan hal itu arus mode umum kembali melalui kabel , daripada merusak bantalan motor. C. Desain Pembumian Simetris Geometri kabel berdampak langsung pada kinerja listrik. Konfigurasi Praktik Terbaik: konduktor 3 fasa 3 konduktor ground yang diposisikan secara simetris Manfaat Kinerja: Mengurangi emisi medan elektromagnetik Menyeimbangkan distribusi arus tanah Meminimalkan tegangan poros dan arus bantalan Desain ini sangat penting dalam motor dengan tenaga kuda sedang dan tinggi . D. Rating Tegangan dan Proteksi Gelombang Pantulan Karena fenomena gelombang yang dipantulkan, puncak tegangan pada terminal motor dapat tercapai 2–3 kali tegangan nominal . Peringkat yang Direkomendasikan: 600V / 1000V untuk sistem industri standar 2000V untuk: Kabel panjang berjalan Penggerak frekuensi switching tinggi Aplikasi penting Wawasan Teknik: Sistem insulasi dengan tegangan lebih tinggi memberikan margin keamanan yang secara signifikan mengurangi risiko kegagalan. 3. Ukuran Kabel dan Pertimbangan Pemasangan Ampacity dan Manajemen Termal Ukuran konduktor yang benar harus mempertimbangkan: Amp Beban Penuh Motor (FLA) Suhu lingkungan Metode pemasangan (baki, saluran, udara terbuka) Pengelompokan kabel dan faktor penurunan daya Ukuran yang tidak tepat dapat menyebabkan panas berlebih dan mengurangi masa pakai kabel. Fleksibilitas dan Kinerja Mekanik Dalam lingkungan yang dinamis, seperti: Robotika Jalur produksi otomatis Memindahkan mesin Gunakan kabel VFD yang sangat fleksibel dirancang untuk gerakan terus menerus dan siklus lentur. Ketahanan Lingkungan Lingkungan industri bisa jadi keras dan tidak dapat diprediksi. Bahan Jaket yang Direkomendasikan: TPE (Elastomer Termoplastik): Ketahanan minyak, abrasi, dan bahan kimia yang sangat baik Ideal untuk lingkungan industri dan keras PVC khusus: Hemat biaya Cocok untuk aplikasi industri umum Faktor Perlindungan Tambahan: Ketahanan UV (instalasi luar ruangan) Perlindungan kelembaban dan masuknya air Ketahanan terhadap cairan pendingin dan bahan kimia industri 4. Kepatuhan dan Standar (Penting untuk Proyek Global) Saat memilih kabel VFD untuk proyek internasional, kepatuhan sangatlah penting. Standar Umum yang Perlu Dipertimbangkan: UL (Amerika Utara) Standar IEC / EN (Eropa) RoHS dan REACH (kepatuhan lingkungan) Memilih kabel yang sesuai memastikan: Persetujuan proyek lebih mudah Mengurangi risiko hukum dan operasional Kompatibilitas dengan pasar global 5. Perbandingan Cepat: Kabel Standar vs Kabel VFD Fitur Kabel Standar Kabel PKS Berkinerja Tinggi Isolasi PVC XLPE Perisai Minimal / Tidak Ada Jalinan Foil / Pita Tembaga Grounding Lajang Multi-Tanah Simetris Kontrol EMI Buruk Luar biasa Resistansi Tegangan Rendah Tinggi (hingga 2000V) 6. Skenario Aplikasi Kabel VFD berkinerja tinggi banyak digunakan di: Sistem otomasi industri Sistem HVAC dengan penggerak kecepatan variabel Sistem pompa dan kompresor Pusat data dan sistem tenaga penting Sistem energi terbarukan (angin, surya) Masing-masing lingkungan ini memerlukan transmisi daya yang stabil, kebisingan rendah, dan keandalan tinggi . 7. Kesimpulan: Investasi Strategis, Bukan Sekadar Komponen Memilih kabel VFD yang tepat bukan sekadar keputusan spesifikasi teknis—ini adalah investasi jangka panjang dalam keandalan sistem. Meskipun kabel VFD berperforma tinggi mungkin memiliki biaya awal yang lebih tinggi, kabel ini memberikan: Mengurangi pemeliharaan dan waktu henti Umur motor dan peralatan yang lebih panjang Peningkatan kompatibilitas elektromagnetik (EMC) Total biaya kepemilikan (TCO) yang lebih rendah Wawasan Akhir: Kabel VFD yang dipilih dengan baik bertindak sebagai penghalang pelindung antara drive dan motor Anda, memastikan pengoperasian yang efisien, stabil, dan bebas gangguan di seluruh siklus hidup sistem.

Ambil kabel kontrol dan kabel daya secara berdampingan, dan keduanya terlihat hampir sama. Jaket luar sama, diameter sama, berat sebanding. Namun penyambungannya salah, dan konsekuensinya berkisar dari rangkaian otomatisasi yang gagal hingga bahaya listrik yang serius. Perbedaan antara kedua jenis kabel ini bukan hanya sekedar tampilan saja, melainkan mendasar. Untuk Apa Sebenarnya Mereka Kabel listrik memiliki satu tugas: memindahkan energi listrik dari sumber ke beban. Baik itu memberi makan motor, menyuplai trafo, atau mendistribusikan arus melalui gedung, kabel daya adalah saluran untuk tenaga listrik mentah. Ia membawa arus tinggi dalam jarak jauh, dan desainnya mencerminkan permintaan tersebut. Kabel kontrol melakukan sesuatu yang sama sekali berbeda. Ia membawa sinyal—perintah, umpan balik, pengukuran—antara sistem kontrol dan perangkat yang dikelolanya. Bayangkan sebuah PLC yang mengirimkan instruksi buka/tutup ke katup solenoid, atau sensor yang melaporkan suhu kembali ke panel pemantauan. Arusnya minimal; akurasi adalah segalanya. Dalam praktiknya, kedua kabel sering kali melewati saluran atau baki kabel yang sama. Kabel daya memberi energi pada motor; kabel kontrol memberitahukannya kapan harus memulai dan berhenti. Mereka saling melengkapi, tidak dapat dipertukarkan. Bagaimana Mereka Dibangun Secara Berbeda Peringkat tegangan adalah perbedaan struktural yang paling langsung. Kabel daya diberi nilai 0,6/1kV ke atas—jenis tegangan menengah mencapai 10kV, 35kV, dan seterusnya, diatur oleh standar seperti IEC 60502 untuk kabel insulasi ekstrusi. Kabel kontrol beroperasi pada kisaran yang jauh lebih rendah: biasanya 300/450V hingga 450/750V, karena transmisi sinyal tidak memerlukan infrastruktur tegangan tinggi. Penampang konduktor dan jumlah inti menceritakan kisah selanjutnya. Kabel daya memprioritaskan kapasitas hantar arus, sehingga konduktor berukuran besar—biasanya berukuran 16mm², 50mm², 120mm², atau lebih besar, terbuat dari tembaga atau aluminium. Jumlah inti tetap rendah: 1 hingga 5 inti per kabel adalah standar. Kabel kontrol membalikkan logika ini sepenuhnya. Konduktor berukuran kecil (0,5mm² hingga 10mm²), namun jumlah inti tinggi—mulai dari 2 inti hingga 61 inti dalam satu kabel—karena rangkaian kontrol yang kompleks memerlukan banyak jalur sinyal independen yang digabungkan secara efisien. Isolasi dan selubung mengikuti pola yang sama. Kabel listrik memerlukan jaket yang tebal dan kuat untuk menangani tegangan tinggi, tekanan mekanis, panas, dan kelembapan. Kabel kontrol menggunakan isolasi PVC atau XLPE yang lebih ringan, cukup untuk sinyal tegangan rendah. Jika kedua jenis kabel berada di lingkungan industri yang sama, selubung kabel daya akan terasa lebih berat. Perisai bersifat opsional pada kabel daya tetapi sering kali penting pada kabel kontrol. Di lingkungan dengan interferensi elektromagnetik yang kuat—di dekat motor besar, penggerak frekuensi variabel, atau peralatan switching—kabel kontrol yang tidak berpelindung akan menangkap kebisingan yang merusak sinyal. Pita tembaga atau pelindung yang dikepang di sekeliling kabel kontrol menghalangi interferensi ini dan menjaga integritas sinyal. Kode warna juga berbeda. Inti kabel daya menggunakan warna fase standar (coklat, hitam, abu-abu untuk fase; biru untuk netral; hijau/kuning untuk bumi) untuk mendukung pemasangan dan pemeliharaan yang aman. Inti kabel kontrol biasanya berwarna hitam dengan tanda numerik putih, karena identifikasi sirkuit individual lebih penting daripada konvensi fase. Di Mana Setiap Kabel Berada Kabel daya beroperasi di mana pun energi listrik perlu disalurkan dalam skala besar. Jaringan distribusi bawah tanah, jalur transmisi overhead, pasokan mesin industri, dan gedung pembangkit listrik semuanya bergantung pada kabel listrik. Untuk perkabelan dan distribusi fasilitas, kabel listrik tegangan rendah untuk bangunan dan distribusi industri menangani sebagian besar beban komersial dan industri ringan. Untuk infrastruktur jaringan, gardu induk, dan sambungan utilitas, kabel listrik tegangan menengah untuk aplikasi jaringan dan gardu induk membawa daya pada tegangan yang diperlukan untuk transmisi jarak jauh yang efisien. Kabel kontrol adalah tulang punggung setiap proses otomatis. Jalur perakitan otomotif, sistem DCS pabrik kimia, sistem manajemen gedung (HVAC, penerangan, kontrol akses), persinyalan kereta api, dan sirkuit relai proteksi pembangkit listrik semuanya bergantung pada kabel kontrol untuk mengirimkan sinyal yang menjaga pengoperasian tetap tersinkronisasi dan aman. Kabel kontrol untuk otomasi industri dan perkabelan peralatan dirancang khusus untuk memenuhi tuntutan presisi dan fleksibilitas lingkungan ini. Perbandingan Referensi Cepat Perbedaan struktural dan fungsional utama antara kabel daya dan kabel kontrol Parameter Kabel Listrik Kabel Kontrol Fungsi utama Mengirimkan energi listrik Mengirimkan sinyal/data kendali Peringkat tegangan 0,6/1kV ke atas (hingga 500kV) 300/450V – 450/750V Penampang konduktor Besar (16mm² – 500mm² ) Kecil (0,5mm² – 10mm²) Jumlah inti 1 – 5 inti 2 – 61 inti Ketebalan isolasi Tebal (nilai tegangan tinggi) Lebih ringan (nilai tegangan rendah) Perisai Jarang diperlukan Sering diperlukan (lingkungan EMI) Kode warna inti Warna fase (coklat / hitam / abu-abu) Hitam dengan penomoran putih Bahan konduktor Tembaga atau aluminium Tembaga (standar) Bagaimana Memilih Yang Tepat Tiga pertanyaan menyelesaikan sebagian besar keputusan seleksi. Pertama: apa yang dibawa kabel itu? Jika kabel menyalurkan arus untuk memberi daya pada beban—motor, sirkuit penerangan, unit HVAC—itu adalah aplikasi kabel daya. Jika membawa perintah, pengukuran, atau sinyal umpan balik, itu adalah aplikasi kabel kontrol. Kedua: pada tegangan berapa sistem beroperasi? Sistem yang berjalan di atas 1kV memerlukan kabel daya dengan nilai yang sesuai. Sirkuit sinyal dan kontrol yang berjalan pada 24VDC, 120VAC, atau 230VAC termasuk dalam wilayah kabel kontrol. Ketiga: apa yang dimaksud dengan lingkungan elektromagnetik? Jika kabel dipasang di dekat peralatan switching daya tinggi, penggerak frekuensi variabel, atau motor besar, kabel kontrol berpelindung diperlukan untuk mencegah degradasi sinyal. Di lingkungan yang keras atau bersuhu tinggi, kabel tahan api dan tahan suhu tinggi memberikan perlindungan tambahan untuk aplikasi daya dan kontrol. Mengganti satu jenis kabel dengan jenis kabel lainnya bukanlah suatu solusi. Penggunaan kabel kontrol dalam aplikasi listrik berisiko terhadap kegagalan isolasi dan kebakaran. Menjalankan kabel daya di tempat kabel kontrol berada akan membuang-buang biaya dan ruang, dan masih dapat menimbulkan interferensi. Kabel yang tepat, dengan ukuran dan spesifikasi yang tepat, akan menjaga sistem tetap berjalan dengan aman dan andal sepanjang masa pakainya. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Memilih kabel aluminium telanjang yang tepat adalah keputusan penting bagi para insinyur, manajer proyek, dan tim pengadaan yang bekerja pada sistem transmisi dan distribusi daya overhead. Pilihan yang salah dapat membahayakan keandalan jaringan, meningkatkan biaya pemeliharaan, atau menimbulkan risiko keselamatan di lapangan. Panduan ini membahas faktor teknis dan lingkungan utama yang harus mendorong setiap pemilihan kabel aluminium. Mengapa Kabel Bare Aluminium Merupakan Pilihan Pilihan untuk Transmisi Overhead Kabel aluminium telanjang telah dipercaya dalam transmisi daya overhead luar ruangan selama lebih dari satu abad, dan untuk alasan yang bagus. Dibandingkan dengan tembaga, aluminium menghantarkan listrik sekitar 61% konduktivitas tembaga sebagaimana diukur berdasarkan Standar Tembaga Anil Internasional (IACS). Meskipun hal ini berarti diperlukan luas penampang yang lebih besar untuk mengalirkan arus yang sama, sifat-sifat aluminium lainnya menjadikan pengorbanan ini bermanfaat dalam banyak aplikasi. Berat aluminium kira-kira sepertiga berat tembaga, sehingga secara dramatis mengurangi beban struktural pada menara dan tiang serta memangkas biaya pemasangan dalam jangka panjang. Dari sisi biaya, kabel aluminium biasanya menawarkan penghematan material yang besar dibandingkan dengan konduktor tembaga yang setara – sebuah keuntungan yang menentukan dalam proyek infrastruktur jaringan yang mungkin memerlukan ratusan atau ribuan kilometer konduktor. Untuk perbandingan mendetail kedua bahan dalam hal konduktivitas, berat, biaya, dan keamanan, lihat kabel tembaga vs aluminium . Ketika penerapannya adalah transmisi overhead luar ruangan dan efisiensi anggaran penting, kabel aluminium telanjang secara konsisten memberikan nilai yang kuat. Memahami Jenis Utama Konduktor Aluminium Telanjang Tidak semua kabel aluminium telanjang itu sama. Tersedia tiga konfigurasi utama, masing-masing dirancang untuk prioritas performa berbeda. AAC (Semua Konduktor Aluminium) seluruhnya terbuat dari untaian aluminium kelas listrik. Ini menawarkan konduktivitas yang baik dan ekonomis, sehingga cocok untuk aplikasi umum di luar ruangan dan bentang yang lebih pendek di mana kekuatan tarik tinggi tidak menjadi perhatian utama. AAAC (Semua Konduktor Paduan Aluminium) dibuat dari untaian paduan aluminium, bukan aluminium murni. Ini memberikan ketahanan terhadap korosi yang unggul, menjadikannya pilihan yang disukai untuk lingkungan yang lembab, pesisir, atau agresif secara kimia. Konstruksi paduan juga meningkatkan kekuatan tarik dibandingkan AAC. ACSR (Baja Konduktor Aluminium Bertulang) menggabungkan lapisan luar aluminium dengan inti baja. Inti baja memberikan kekuatan tarik tinggi sedangkan untaian aluminium membawa arus listrik. Konfigurasi ini adalah pilihan standar untuk instalasi bentang panjang dan saluran udara tegangan tinggi yang memerlukan beban mekanis. Ini menggabungkan kekuatan tinggi dengan konduktivitas yang baik — keseimbangan yang tidak dapat dicapai oleh konduktor aluminium murni saja. Memilih tipe yang tepat bergantung pada panjang bentang Anda, kekuatan mekanik yang dibutuhkan, kondisi lingkungan setempat, dan anggaran. Untuk sebagian besar saluran jarak jauh bertegangan tinggi, ACSR adalah standar industri. Untuk lingkungan pesisir atau korosif, AAAC biasanya merupakan pilihan yang lebih baik. Untuk kabel overhead tegangan menengah dan tegangan rendah aplikasi dengan rentang yang lebih pendek, AAC atau AAAC sering kali memberikan keseimbangan yang tepat antara biaya dan kinerja. Daya Dukung Saat Ini dan Seleksi Penampang Ampacity — kapasitas hantar arus suatu konduktor — adalah angka pertama yang ditentukan saat menentukan kabel aluminium telanjang. Memilih konduktor berukuran kecil menciptakan penumpukan panas yang berbahaya; ukuran yang terlalu besar meningkatkan biaya yang tidak perlu. Ampacity bergantung pada beberapa variabel: luas penampang konduktor, suhu lingkungan, radiasi matahari, kecepatan angin, dan konfigurasi instalasi. Dalam desain saluran udara, para insinyur juga memperhitungkan suhu pengoperasian maksimum yang diperbolehkan dari konduktor, yang mempengaruhi umur konduktor dan perilaku melorot. Untuk konduktor telanjang di luar ruangan, pendekatan konservatif direkomendasikan. Ukuran konduktor yang sedikit lebih besar dibandingkan dengan beban maksimum yang dihitung memberikan margin keamanan terhadap permintaan puncak, suhu lingkungan yang ekstrem, dan pertumbuhan beban di masa depan. Luas penampang harus dipilih berdasarkan kombinasi beban terburuk dan kondisi lingkungan yang diperkirakan selama umur desain kabel. Selalu verifikasi nilai ampacity terhadap standar nasional atau internasional yang berlaku untuk jenis konduktor tertentu dan metode pemasangan yang digunakan. Kekuatan Mekanik dan Persyaratan Rentang Dalam desain saluran udara, kinerja listrik saja tidak cukup — konduktor juga harus menangani tekanan mekanis pada bentang yang panjang, beban angin, beban es, serta pemuaian dan kontraksi termal selama bertahun-tahun digunakan di luar ruangan. Kekuatan tarik konduktor aluminium telanjang menentukan berapa panjang bentang yang dapat dirangkai dengan aman di antara struktur pendukung. Konduktor ACSR dirancang khusus untuk tantangan ini: inti baja membawa sebagian besar beban mekanis sementara untaian aluminium menangani transmisi arus. Untuk bentang yang sangat panjang atau area yang terkena beban angin atau es yang tinggi, ACSR biasanya merupakan satu-satunya pilihan yang tepat. Perhitungan sag dan tegangan harus dilakukan untuk setiap bentang pada desain garis. Konduktor harus memiliki sag yang cukup agar tetap berada dalam batas jarak bebas tanah yang aman pada suhu maksimum (saat konduktor paling banyak mengembang dan melorot), sambil mempertahankan tegangan yang memadai pada suhu minimum (saat kontraksi meningkatkan tekanan mekanis). Di area yang rentan terhadap getaran akibat angin, peredam anti-getaran dan pemilihan konduktor yang tepat membantu mencegah kerusakan akibat kelelahan pada titik suspensi seiring waktu. Kondisi Lingkungan dan Ketahanan Korosi Lingkungan pemasangan secara signifikan mempengaruhi jenis konduktor aluminium telanjang mana yang sesuai. Aluminium secara alami membentuk lapisan oksida tipis pada permukaannya, yang memberikan perlindungan dasar terhadap oksidasi lebih lanjut. Namun perlindungan ini tidak seragam di semua kondisi lingkungan. Rekomendasi jenis konduktor berdasarkan lingkungan Lingkungan Hidup Jenis Konduktor yang Direkomendasikan Alasan Utama Umum pedesaan / pedalaman luar ruangan AAC atau ACSR Hemat biaya; paparan korosi sedang Pesisir/kelembaban tinggi AAAC Ketahanan korosi yang unggul dari komposisi paduan Kawasan industri (paparan bahan kimia) AAAC Paduan tahan terhadap atmosfer kimia dan sarat garam Transmisi bentang panjang/beban tinggi ACSR Inti baja memberikan kekuatan mekanik yang diperlukan Koneksi internal gardu induk AAC atau AAAC Rentang yang lebih pendek; prioritas berat dan biaya Di lingkungan pesisir dan industri, kombinasi kelembapan dan kontaminan di udara mempercepat korosi elektrokimia. Konduktor AAAC, yang menggunakan paduan aluminium dibandingkan untaian aluminium murni, memberikan ketahanan korosi jangka panjang yang jauh lebih baik dalam kondisi ini dan mengurangi risiko degradasi konduktor yang pada akhirnya dapat membahayakan keselamatan saluran. Kepatuhan dengan Standar Industri Kabel aluminium telanjang yang dimaksudkan untuk transmisi daya harus memenuhi standar internasional atau nasional yang diakui. Standar ini menentukan persyaratan minimum untuk kemurnian konduktor, konfigurasi untaian, sifat mekanik, hambatan listrik, dan prosedur pengujian. Menentukan dan membeli konduktor yang memenuhi standar ini merupakan dasar yang tidak dapat dinegosiasikan untuk pengoperasian jaringan listrik yang aman dan andal. Standar yang paling banyak direferensikan mencakup IEC 61089 (konduktor terdampar kawat bundar untuk saluran udara), ASTM B230 dan B231 (konduktor aluminium dan paduan aluminium untuk penggunaan di atas kepala), dan standar regional seperti GB/T 1179 yang digunakan di Tiongkok. Untuk pengadaan internasional, pembeli harus menentukan standar mana yang berlaku di negara target dan memerlukan bukti dokumenter kepatuhan dari produsen. Sertifikasi oleh sistem manajemen mutu yang diakui — seperti ISO 9001 untuk kualitas produksi dan ISO 14001 untuk pengelolaan lingkungan — memberikan keyakinan tambahan terhadap konsistensi proses manufaktur. Produsen terkemuka juga akan memiliki sertifikasi khusus produk dan dapat memberikan laporan pengujian yang menunjukkan kepatuhan terhadap standar konduktor yang relevan. Penghentian dan Keamanan Koneksi Salah satu aspek terpenting — dan sering diabaikan — dalam pemilihan kabel aluminium telanjang adalah sistem terminasi. Kabel itu sendiri mungkin ditentukan dengan benar, namun koneksi yang buruk adalah penyebab utama panas berlebih, busur api, dan kegagalan dini pada instalasi konduktor aluminium. Aluminium memuai dan menyusut lebih banyak daripada tembaga sebagai respons terhadap perubahan suhu. Siklus termal ini secara bertahap dapat melonggarkan sambungan yang torsinya tidak tepat atau menggunakan perangkat keras yang tidak kompatibel. Seiring waktu, sambungan yang longgar meningkatkan resistensi kontak, menghasilkan panas berlebih, dan menimbulkan risiko kebakaran. Solusinya adalah dengan menggunakan konektor, klem, dan perangkat keras yang dirancang khusus untuk konduktor aluminium, dan menerapkan nilai torsi pemasangan yang benar seperti yang ditentukan oleh produsen perangkat keras. Untuk sambungan jumper dan sambungan pada saluran udara, konektor tipe kompresi umumnya lebih disukai karena memberikan kontak mekanis yang konsisten di seluruh penampang konduktor penuh. Semua perangkat keras terminasi harus diperiksa selama pemasangan dan diperiksa ulang selama siklus pemeliharaan terjadwal, terutama di area yang terkena getaran atau perubahan suhu harian yang besar. Pemasangan kabel aluminium modern, bila dilakukan dengan komponen dan prosedur yang tepat, dapat memberikan keandalan jangka panjang yang sama seperti tembaga. Kuncinya adalah memastikan bahwa setiap elemen instalasi — konduktor, perangkat keras, dan pengerjaan — cocok dan sesuai kode. Kesimpulan Memilih kabel aluminium telanjang yang tepat memerlukan lebih dari sekadar membandingkan harga per meter. Keputusan tersebut harus mempertimbangkan jenis konduktor (AAC, AAAC, atau ACSR), kapasitas hantar arus yang diperlukan, persyaratan bentang mekanis, paparan lingkungan, standar yang berlaku, dan kompatibilitas sistem terminasi. Masing-masing faktor ini secara langsung mempengaruhi keselamatan, keandalan, dan total biaya siklus hidup instalasi. Untuk sebagian besar aplikasi transmisi overhead, ACSR tetap menjadi pilihan utama untuk bentang panjang dan jalur beban tinggi, sementara AAAC menawarkan ketahanan korosi yang unggul di lingkungan pesisir atau lingkungan yang agresif secara kimia. AAC memberikan solusi ekonomis untuk bentang yang lebih pendek dalam kondisi yang tidak berbahaya. Dalam setiap kasus, kepatuhan terhadap standar internasional dan praktik pemasangan yang benar sangat penting untuk mencapai kinerja dan keamanan yang diminta oleh aplikasi. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
