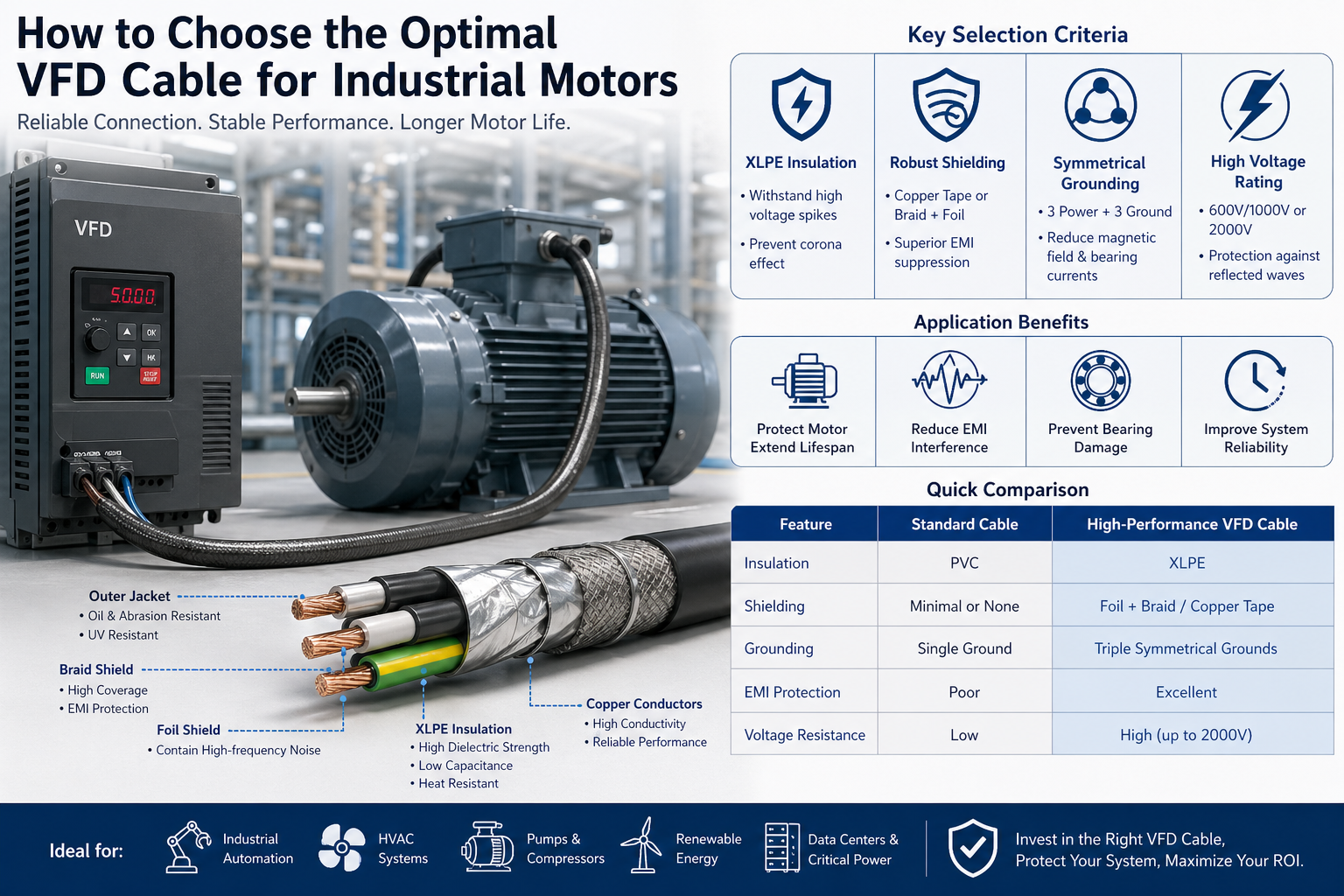

Cara Memilih Kabel VFD Optimal untuk Motor Industri

Dalam sistem industri modern, sambungan antara Penggerak Frekuensi Variabel (VFD) dan motor listrik merupakan salah satu lingkungan yang paling agresif secara listrik. Frekuensi peralihan yang tinggi, lonjakan tegangan, dan interferensi elektromagnetik (EMI) memberikan tekanan ekstrem pada kabel.

Memilih kabel yang tidak tepat bukan hanya kesalahan desain kecil—tetapi juga dapat mengakibatkan:

• Kegagalan isolasi motor prematur
• Kerusakan bantalan akibat arus nyasar
• Peningkatan interferensi elektromagnetik (EMI)
• Waktu henti dan biaya pemeliharaan yang tidak direncanakan

Oleh karena itu, kabel VFD yang dirancang dengan benar sangat penting untuk keandalan sistem, keamanan, dan kinerja jangka panjang.

1. Memahami Lingkungan Operasi PKS

Tidak seperti catu daya tradisional, VFD menggunakan Modulasi Lebar Pulsa (PWM) untuk mengontrol kecepatan motor. Ini menciptakan bentuk gelombang non-sinusoidal dengan:

• Dv/dt tinggi (laju perubahan tegangan)
• Tegangan lebih gelombang pantulan (terutama pada kabel yang panjang)
• Tegangan mode umum dan arus sirkulasi

Mengapa Kabel Standar Gagal

Kabel serba guna seperti THHN atau kabel dasar berinsulasi PVC tidak dirancang untuk kondisi ini. Seiring waktu, mereka mungkin mengalami:

• Degradasi isolasi akibat pelepasan corona
• Penumpukan panas yang berlebihan
• Kebocoran EMI mempengaruhi instrumentasi di dekatnya

Hasil: Mengurangi masa pakai motor dan kinerja sistem yang tidak stabil.

2. Kriteria Pemilihan Utama untuk Kabel VFD

A. Jenis Isolasi: XLPE untuk Stabilitas Frekuensi Tinggi

Sistem isolasi adalah garis pertahanan pertama terhadap tekanan listrik.

Direkomendasikan: Polietilen ikatan silang (XLPE)

Keuntungan Teknis:

• Kekuatan dielektrik yang tinggi untuk menahan lonjakan tegangan
• Kehilangan dielektrik dan kapasitansi rendah
• Tingkat termal yang unggul (biasanya 90°C–125°C)
• Resistensi yang kuat terhadap pelepasan corona

Dibandingkan dengan PVC, XLPE secara signifikan meningkatkan umur panjang isolasi di lingkungan frekuensi tinggi.

B. Perlindungan Tingkat Lanjut untuk Kontrol EMI

Penekanan EMI adalah salah satu persyaratan paling penting dalam aplikasi VFD.

Tanpa pelindung yang tepat, kebisingan elektromagnetik dapat:

• Mengganggu PLC, sensor, dan sistem komunikasi
• Menyebabkan sinyal palsu dan kesalahan operasional
• Meningkatkan risiko kepatuhan di lingkungan yang diatur

Struktur Pelindung yang Direkomendasikan:

• Pelindung Pita Tembaga

• Sangat baik untuk menahan kebisingan frekuensi tinggi
• Menyediakan jalur grounding impedansi rendah
  • Perisai Kepang Foil
• Cakupan ≥85%
• Menggabungkan fleksibilitas dengan efektivitas perisai tinggi

Fungsi Utama:

Perisai yang dirancang dengan baik memastikan hal itu arus mode umum kembali melalui kabel , daripada merusak bantalan motor.

C. Desain Pembumian Simetris

Geometri kabel berdampak langsung pada kinerja listrik.

Konfigurasi Praktik Terbaik:

• konduktor 3 fasa
• 3 konduktor ground yang diposisikan secara simetris

Manfaat Kinerja:

• Mengurangi emisi medan elektromagnetik
• Menyeimbangkan distribusi arus tanah
• Meminimalkan tegangan poros dan arus bantalan

Desain ini sangat penting dalam motor dengan tenaga kuda sedang dan tinggi .

D. Rating Tegangan dan Proteksi Gelombang Pantulan

Karena fenomena gelombang yang dipantulkan, puncak tegangan pada terminal motor dapat tercapai 2–3 kali tegangan nominal .

Peringkat yang Direkomendasikan:

• 600V / 1000V untuk sistem industri standar
• 2000V untuk:

• Kabel panjang berjalan
• Penggerak frekuensi switching tinggi
• Aplikasi penting

Wawasan Teknik:
Sistem insulasi dengan tegangan lebih tinggi memberikan margin keamanan yang secara signifikan mengurangi risiko kegagalan.

3. Ukuran Kabel dan Pertimbangan Pemasangan

Ampacity dan Manajemen Termal

Ukuran konduktor yang benar harus mempertimbangkan:

• Amp Beban Penuh Motor (FLA)
• Suhu lingkungan
• Metode pemasangan (baki, saluran, udara terbuka)
• Pengelompokan kabel dan faktor penurunan daya

Ukuran yang tidak tepat dapat menyebabkan panas berlebih dan mengurangi masa pakai kabel.

Fleksibilitas dan Kinerja Mekanik

Dalam lingkungan yang dinamis, seperti:

• Robotika
• Jalur produksi otomatis
• Memindahkan mesin

Gunakan kabel VFD yang sangat fleksibel dirancang untuk gerakan terus menerus dan siklus lentur.

Ketahanan Lingkungan

Lingkungan industri bisa jadi keras dan tidak dapat diprediksi.

Bahan Jaket yang Direkomendasikan:

• TPE (Elastomer Termoplastik):

• Ketahanan minyak, abrasi, dan bahan kimia yang sangat baik
• Ideal untuk lingkungan industri dan keras
  • PVC khusus:
• Hemat biaya
• Cocok untuk aplikasi industri umum

Faktor Perlindungan Tambahan:

• Ketahanan UV (instalasi luar ruangan)
• Perlindungan kelembaban dan masuknya air
• Ketahanan terhadap cairan pendingin dan bahan kimia industri

4. Kepatuhan dan Standar (Penting untuk Proyek Global)

Saat memilih kabel VFD untuk proyek internasional, kepatuhan sangatlah penting.

Standar Umum yang Perlu Dipertimbangkan:

• UL (Amerika Utara)
• Standar IEC / EN (Eropa)
• RoHS dan REACH (kepatuhan lingkungan)

Memilih kabel yang sesuai memastikan:

• Persetujuan proyek lebih mudah
• Mengurangi risiko hukum dan operasional
• Kompatibilitas dengan pasar global

5. Perbandingan Cepat: Kabel Standar vs Kabel VFD

Fitur	Kabel Standar	Kabel PKS Berkinerja Tinggi
Isolasi	PVC	XLPE
Perisai	Minimal / Tidak Ada	Jalinan Foil / Pita Tembaga
Grounding	Lajang	Multi-Tanah Simetris
Kontrol EMI	Buruk	Luar biasa
Resistansi Tegangan	Rendah	Tinggi (hingga 2000V)

6. Skenario Aplikasi

Kabel VFD berkinerja tinggi banyak digunakan di:

• Sistem otomasi industri
• Sistem HVAC dengan penggerak kecepatan variabel
• Sistem pompa dan kompresor
• Pusat data dan sistem tenaga penting
• Sistem energi terbarukan (angin, surya)

Masing-masing lingkungan ini memerlukan transmisi daya yang stabil, kebisingan rendah, dan keandalan tinggi .

7. Kesimpulan: Investasi Strategis, Bukan Sekadar Komponen

Memilih kabel VFD yang tepat bukan sekadar keputusan spesifikasi teknis—ini adalah investasi jangka panjang dalam keandalan sistem.

Meskipun kabel VFD berperforma tinggi mungkin memiliki biaya awal yang lebih tinggi, kabel ini memberikan:

• Mengurangi pemeliharaan dan waktu henti
• Umur motor dan peralatan yang lebih panjang
• Peningkatan kompatibilitas elektromagnetik (EMC)
• Total biaya kepemilikan (TCO) yang lebih rendah

Wawasan Akhir:
Kabel VFD yang dipilih dengan baik bertindak sebagai penghalang pelindung antara drive dan motor Anda, memastikan pengoperasian yang efisien, stabil, dan bebas gangguan di seluruh siklus hidup sistem.
