Poin utama: Konduktor kelas 5, yang ditentukan oleh IEC 60228, adalah konduktor fleksibel beruntai halus yang digunakan pada kabel ekstensi, panel kontrol, dan aplikasi industri. Panduan ini mencakup spesifikasi teknis, perbandingan dengan Kelas 2, dan cara memilih konduktor yang tepat untuk proyek Anda.

Dalam dunia teknik elektro dan manufaktur kabel, "fleksibilitas" bukan sekadar sifat fisik — ini adalah kategori teknis yang didefinisikan secara ketat. Jika Anda pernah menangani kabel daya yang kaku versus kabel kontrol yang lentur dan mudah ditekuk, Anda pasti pernah merasakan perbedaan antara kelas konduktor secara langsung.

Sebagian besar spesifikasi ini diatur oleh standar internasional IEC 60228 . Panduan ini membahas lebih dalam Konduktor kelas 5 — standar industri untuk aplikasi fleksibel — yang mencakup persyaratan konstruksi, batasan kelistrikan, dan kasus penggunaan di dunia nyata.

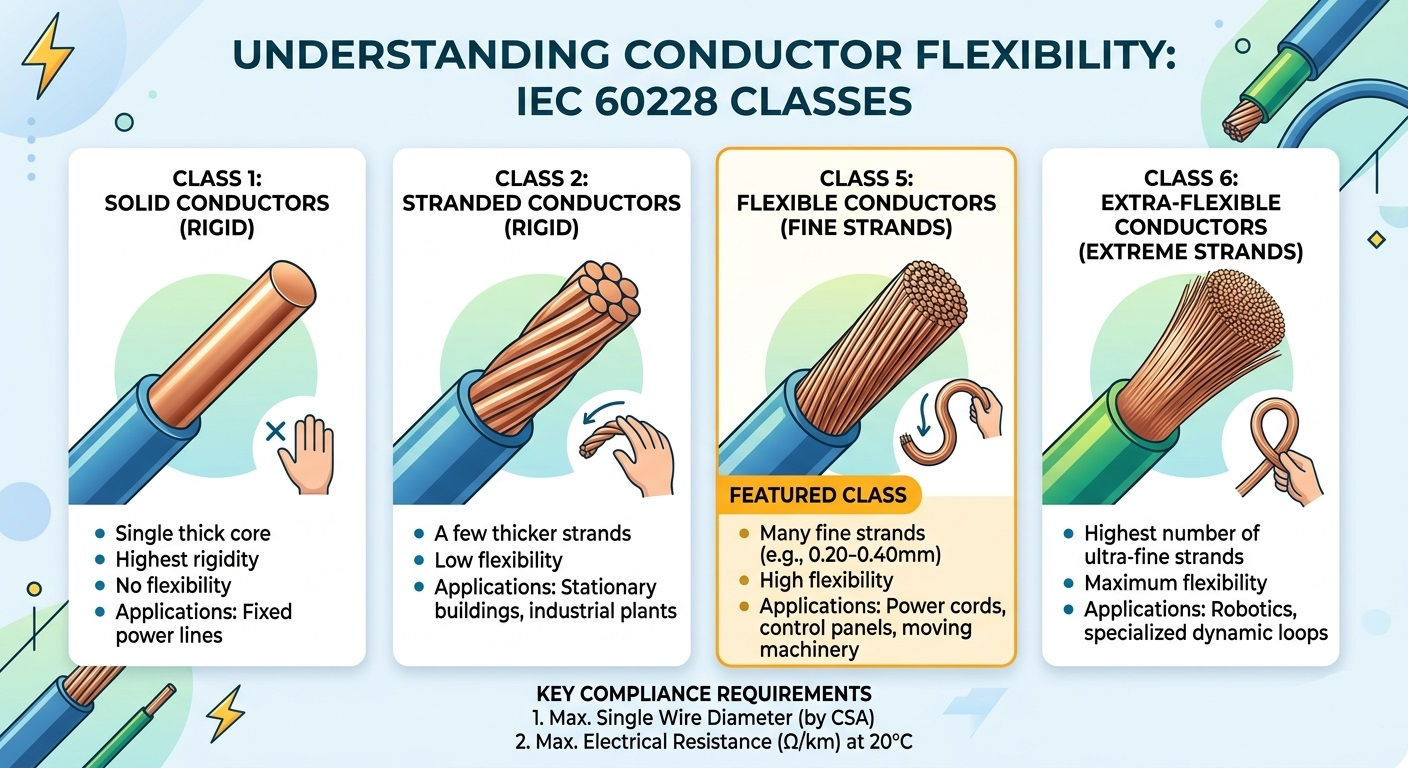

Memahami Kerangka Klasifikasi Konduktor IEC 60228

IEC 60228 (dan BS EN 60228 yang setara di Inggris) mengklasifikasikan konduktor menjadi empat kelas utama berdasarkan konstruksi dan fleksibilitas. Memahami posisi Kelas 5 dalam hierarki ini sangat penting untuk pemilihan produk yang benar:

Apa yang Menjadikan Konduktor "Kelas 5"? Spesifikasi Teknis

Konduktor Kelas 5 terdiri dari beberapa kabel tembaga halus yang dirangkai bersama untuk mencapai fleksibilitas. Bertentangan dengan asumsi umum, IEC 60228 melakukan hal tersebut tidak secara ketat menentukan jumlah total helai. Sebaliknya, standar ini mewajibkan kepatuhan terhadap dua metrik utama:

1. Diameter Maksimum Kabel Individu

Untuk memastikan konduktor tetap benar-benar fleksibel, IEC 60228 menetapkan batas atas yang ketat pada diameter setiap untai. Untaian yang lebih tipis lebih mudah ditekuk, mengurangi kelelahan logam selama siklus pelenturan berulang. Contoh representatif dari standar ini meliputi:

• Konduktor 75 mm² → diameter kawat individu maksimum: 0,21 mm
• Konduktor 5 mm² → diameter kawat individu maksimum: 0,26 mm
• Konduktor 10 mm² → diameter kawat individu maksimum: 0,41 mm
• Konduktor 35 mm² → diameter kawat individu maksimum: 0,41 mm

2. Hambatan Listrik Maksimum pada 20°C

Hambatan listrik adalah kriteria kinerja yang menentukan. Resistansi total konduktor Kelas 5 yang telah selesai tidak boleh melebihi nilai yang ditentukan dalam tabel resistansi IEC 60228, diukur pada 20°C. Aturan ini memungkinkan fleksibilitas desain pabrikan: jika pabrikan menggunakan kabel 0,20 mm dan bukan kabel maksimum 0,21 mm, hal ini dapat diterima — asalkan konduktor akhir masih memenuhi batas resistansi.

Pendekatan dua parameter ini (resistansi diameter kawat) memastikan konduktor Kelas 5 fleksibel secara fisik dan efisien secara listrik, tanpa menentukan proses produksi secara berlebihan.

Konduktor Kelas 5 vs. Kelas 2: Perbedaan Inti

Insinyur kelistrikan sering kali menghadapi pilihan antara konduktor Kelas 2 dan Kelas 5. Keputusannya tergantung pada apakah kabel akan digunakan dalam instalasi tetap atau aplikasi seluler/fleksibel. Berikut perbandingan langsungnya:

Aplikasi Utama Konduktor Kelas 5 IEC 60228

Karena konduktor Kelas 5 dapat menahan getaran sedang dan pembengkokan berulang tanpa patah, konduktor tersebut ditentukan di berbagai industri:

• Kabel Fleksibel & Kabel Ekstensi: Peralatan rumah tangga, perkakas listrik, dan peralatan portabel yang kabelnya harus digulung, dibuka gulungannya, dan diposisikan ulang secara teratur.
• Panel Kontrol Industri: Perutean ketat di sekitar sudut dan melalui saluran kabel memerlukan radius tikungan yang hanya dapat dicapai dengan konduktor beruntai halus.
• Rangkaian Kabel Otomotif: Getaran mesin yang berkelanjutan dan perputaran suhu memerlukan konduktor yang tahan terhadap kelelahan logam selama masa pakai kendaraan.
• Instalasi Kelautan & Lepas Pantai: Pergerakan gelombang yang konstan, dikombinasikan dengan ruang terbatas, menjadikan Kelas 5 pilihan yang lebih disukai untuk distribusi daya di atas kapal.
• Robotika & Otomasi: Lengan robot artikulasi memerlukan kabel yang dapat dilenturkan ribuan kali per hari tanpa kegagalan — Kelas 5 memenuhi tantangan ini untuk aplikasi dengan kelenturan sedang (Kelas 6 untuk kelenturan tinggi).

Mengapa Menentukan IEC 60228 Kelas 5 Penting untuk Proyek Anda

Memilih kabel yang dipasarkan sebagai kabel "fleksibel" tanpa mengacu pada standar yang diakui seperti IEC 60228 Kelas 5 menimbulkan risiko yang signifikan. Kepatuhan terhadap standar ini memberikan tiga jaminan nyata:

• Keamanan: Batas resistansi memastikan konduktor tidak terlalu panas pada arus pengenal, mencegah degradasi insulasi dan potensi bahaya kebakaran.
• Kompatibilitas: Diameter kawat maksimum yang terstandarisasi memastikan konduktor terpasang dengan benar ke dalam lug standar, ferrule, dan blok terminal tanpa memerlukan modifikasi.
• Umur Panjang: Penghancuran halus mencegah kelelahan logam selama pelenturan berulang, sehingga memperpanjang masa pakai kabel secara signifikan dibandingkan dengan alternatif yang tidak sesuai.

Saat mencari kabel secara internasional, sertifikasi IEC 60228 juga menyederhanakan persetujuan peraturan, karena standar ini diadopsi atau diakui di UE (BS EN 60228), Australia (AS/NZS 1125), dan banyak pasar lainnya.

Pertanyaan Yang Sering Diajukan Tentang Konduktor Kelas 5

Apakah Kelas 5 sama dengan kabel fleksibel?

Tidak tepat. "Kabel fleksibel" adalah istilah komersial yang luas. Kelas 5 adalah klasifikasi konduktor khusus IEC 60228 dengan persyaratan teknis yang terukur. Kabel dapat dipasarkan sebagai kabel fleksibel tanpa memenuhi spesifikasi Kelas 5.

Bisakah konduktor Kelas 5 digunakan di luar ruangan?

Kelas 5 mengacu pada konstruksi konduktor saja, bukan peringkat kabel secara keseluruhan. Cocok atau tidaknya suatu kabel untuk penggunaan di luar ruangan bergantung pada bahan insulasi dan selubungnya (misalnya, PVC tahan UV, XLPE). Selalu periksa spesifikasi kabel secara lengkap, bukan hanya kelas konduktornya saja.

Apa perbedaan antara Kelas 5 dan Kelas 6?

Keduanya adalah kelas konduktor yang fleksibel. Kelas 6 menggunakan untaian yang lebih halus, menghasilkan fleksibilitas yang lebih besar dan radius tekukan minimum yang lebih rapat. Kelas 6 dikhususkan untuk aplikasi yang sangat dinamis seperti pelenturan berkelanjutan pada rantai tarik, sedangkan Kelas 5 mencakup skenario kelenturan sedang.
