Logika Penamaan Kabel: Analisis Perbedaan Regional Global dan Penguraian Kode Sistem Identifikasi Arus Utama

Saat memilih atau mendesain kabel, pernahkah Anda merasa bingung dengan kombinasi huruf seperti "YJV", "NA2XY", dan "THHN"? Kode-kode ini tidak acak; mereka adalah "kartu identitas teknis" inti yang merangkum bahan konduktor, struktur insulasi, kinerja selubung, dan bahkan skenario aplikasi. Secara global, karena perbedaan tradisi teknologi, sistem standar, dan kebutuhan teknik, berbagai aturan penamaan unik telah muncul. Memahami "dialek teknis" ini sangat penting untuk memastikan pemilihan kabel yang akurat dan mencapai keselarasan teknis internasional dalam proyek-proyek teknik.

1. Sistem Penamaan Arus Utama Internasional: "Bahasa Teknis" Berbasis Skenario dan Profesional

1.1 Sistem Cina (Standar GB): "Metode Logika Teknik" Hierarki yang Ketat

Model kabel Tiongkok secara ketat mengikuti aturan pengkodean hierarki "konduktor—isolasi—selubung dalam—pelindung—selubung luar," yang secara logis jelas, mudah diinterpretasikan dengan cepat oleh para insinyur, dan secara sempurna disesuaikan dengan jaringan listrik skala besar dan proyek konstruksi.

Contoh Decoding Khas: YJV22-0.6/1kV

• YJ: Insulasi polietilen ikatan silang (XLPE) (Y mewakili XLPE, J sering dikaitkan dengan bahan insulasi)
• V: Selubung polivinil klorida (PVC).
• 22: "2" pertama menunjukkan pelindung pita baja ganda, "2" kedua menunjukkan selubung luar PVC
• Konduktor tembaga biasanya dihilangkan, sedangkan konduktor aluminium ditandai dengan "L" (misalnya YJLV22)

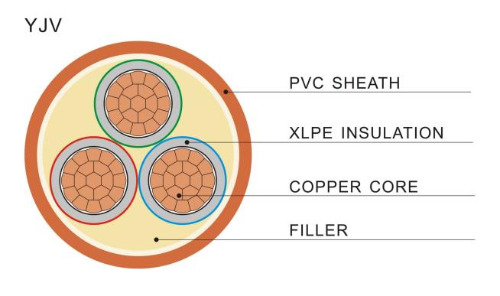

Gambar di atas dengan jelas menunjukkan struktur penampang khas kabel seri YJV: konduktor tembaga, insulasi XLPE, pengisi, selubung PVC, dan lapisan pelindung.

1.2 Sistem Eropa (IEC/VDE): "Metode Singkatan Material" yang Ringkas dan Efisien

Negara-negara Eropa lebih memilih menggunakan singkatan langsung dari bahan inti, dengan kode yang ringkas, dan menekankan integrasi yang lancar dengan peraturan CPR UE.

Contoh Decoding Khas: NA2XY

• N : Kabel sesuai standar (Norm)
• A: Konduktor aluminium
• 2X: Insulasi polietilen ikatan silang (XLPE) (2X adalah pengidentifikasi khusus untuk XLPE)
• Y: Selubung polivinil klorida (PVC) Contoh umum lainnya adalah "H07V-K": H mewakili standar yang diselaraskan, 07 adalah peringkat tegangan 450/750V, V adalah isolasi PVC, dan K adalah untuk pemasangan konduktor fleksibel.

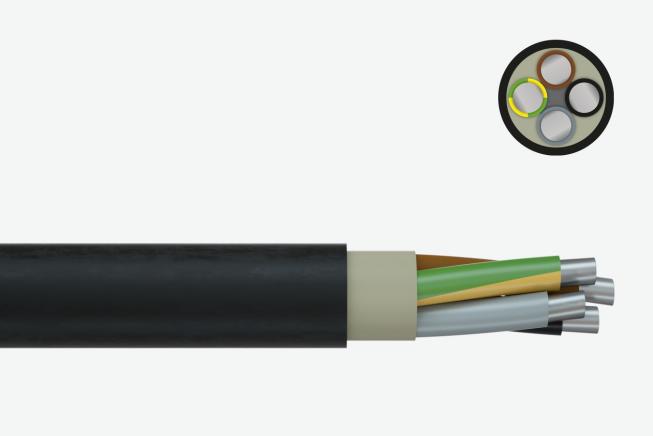

Gambar di atas menunjukkan diagram penampang dan struktur kabel NA2XY, kombinasi klasik selubung PVC insulasi inti aluminium XLPE.

1.3 Sistem AS (UL/NEC): "Metode Sertifikasi Fungsional" yang Berfokus pada Kinerja

Penamaan di AS lebih seperti "label kinerja keselamatan", yang secara langsung mencerminkan indikator-indikator utama seperti tahan panas dan tahan api, sesuai dengan peraturan NEC yang ketat dan sistem tanggung jawab asuransi.

Contoh Decoding Khas: THHN

• T: Insulasi termoplastik (biasanya berbahan dasar PVC)
• HH: Peringkat ketahanan panas tinggi (90℃)
• N: Selubung nilon

Selain itu, peringkat ketahanan api (seperti CM, CMR, CMP) juga ditunjukkan, dengan menekankan akses pasar dan keamanan kebakaran.

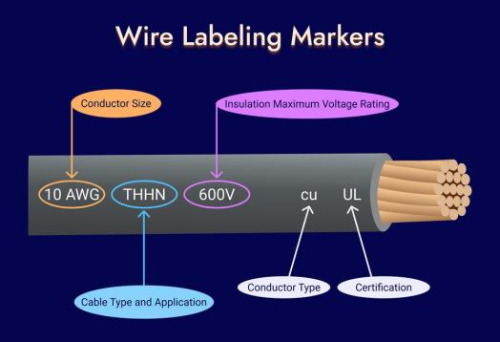

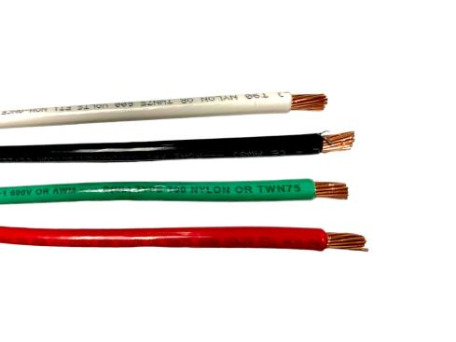

Gambar di atas menunjukkan metode penandaan umum dan kode warna kabel THHN, yang memfasilitasi identifikasi cepat di lokasi.

1.4 Timur Tengah dan Asia Tenggara: Bidang Praktik "Penerapan Hibrida" Standar Internasional

Proyek di Timur Tengah (seperti Arab Saudi dan Irak) sering kali memerlukan kepatuhan ganda terhadap IEC dan BS/VDE, dan memiliki persyaratan tambahan yang ketat untuk ketahanan api dan ketahanan terhadap suhu tinggi; Asia Tenggara (seperti Singapura dan Vietnam) menggunakan IEC sebagai cetak biru (CP5, TCVN, dll.), dan proyek kelas atas sering kali secara langsung menentukan IEC/BS, terutama menekankan karakteristik LSZH yang rendah asap dan bebas halogen.

2. Perbedaan Mendasar: Adaptasi yang Tepat terhadap Skenario dan Standar Regional

Sistem Tiongkok: Melayani ritme teknik "pengadaan standar desain cepat", dengan tingkat hierarki yang jelas dan manajemen batch yang mudah.

• Sistem Eropa: Berakar pada pasar terpadu dan penyelarasan peraturan, mengejar pengkodean minimalis.
• Sistem AS: Berasal dari asuransi komersial dan budaya hukum, menekankan "kinerja yang dapat disertifikasi".
• Timur Tengah/Asia Tenggara: Bidang konvergensi standar di bawah model EPC (Engineering, Procurement, and Construction) internasional, yang mengharuskan produk menjadi "multi-standar".

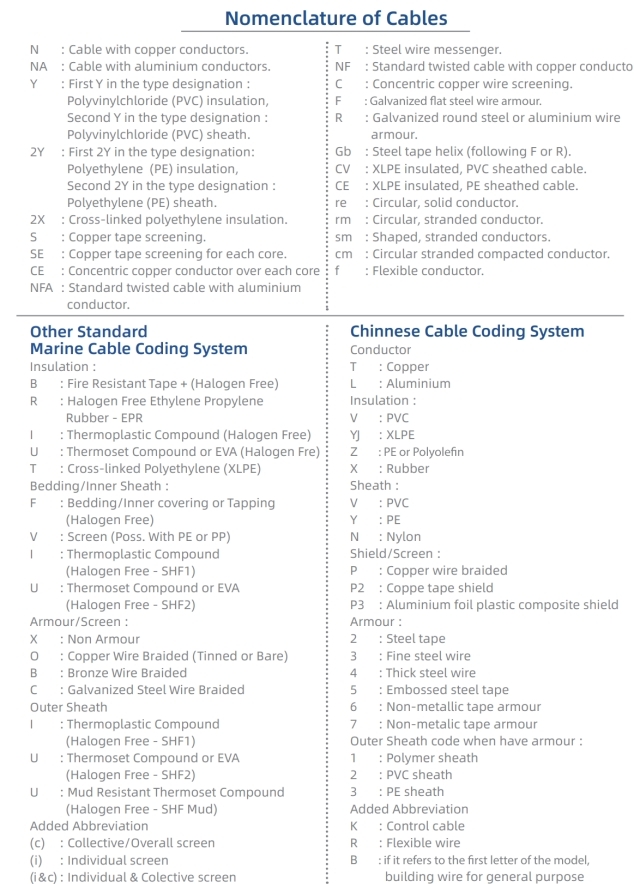

Tabel Referensi Cepat Pengkodean Kabel Umum:

3. Hindari Kesalahan dalam Pemilihan Kabel: Kabel Huapu Memberikan Pencocokan Yang Tepat

Memahami konvensi penamaan hanyalah langkah pertama. Lebih penting lagi, ini tentang mencocokkan kabel dengan voltase proyek Anda, lingkungan pemasangan, persyaratan keselamatan kebakaran, anggaran, dan faktor lainnya. Kami merekomendasikan untuk memprioritaskan produk yang telah lulus pengujian tipe lengkap dan sertifikasi pihak ketiga.

Kami mencakup seluruh rangkaian kabel, termasuk kabel telanjang, kabel listrik , kabel kontrol, dan kabel khusus. Baik itu kabel daya seri YJV, kabel kontrol KVV, kabel bebas halogen rendah asap WDZ-YJY, kabel tahan api ZR-YJV, atau produk khusus yang disesuaikan dengan bentuk konduktor berbeda (bulat, berbentuk kipas, bergelombang), kami dapat secara tepat mencocokkan kebutuhan berbagai skenario seperti konstruksi, industri, dan komunikasi.

Tidak perlu lagi khawatir tentang pemilihan kabel untuk proyek Anda! Kabel Huapu membantu Anda menemukan pasangan yang cocok! Klik tautan di bawah untuk mendapatkan solusi pemilihan khusus dan biarkan kabel profesional melindungi proyek Anda.
