Spesifikasi Teknis: Bentuk Konduktor Kabel Daya - Panduan Komprehensif tentang Konduktor Bulat, Dipadatkan (Sektor), dan Berprofil (Trapesium)

Dalam rekayasa tenaga dan pemilihan kabel, bentuk konduktor merupakan faktor penting yang mempengaruhi kinerja kabel, dimensi struktural, dan biaya proyek. Struktur konduktor yang berbeda menunjukkan variasi yang signifikan dalam faktor pengisian, diameter luar, pemanfaatan material, dan metode pemasangan.

Bentuk konduktor yang umum dalam teknik saat ini meliputi Konduktor Bulat , Dipadatkan (Sektor / Ubin berbentuk ) Konduktor , dan Konduktor Berprofil (Trapesium). . Dokumen ini secara sistematis menganalisis struktur-struktur ini untuk memberikan referensi yang jelas bagi perancang dan personel pengadaan.

saya. Mengapa Membedakan Bentuk Konduktor?

Meskipun konduktor pada dasarnya harus memenuhi persyaratan luas penampang dan hambatan, teknik praktis memerlukan lebih banyak hal:

• Kesenjangan Struktural : Pada kabel multi-inti, celah antar konduktor mempengaruhi keseluruhan struktur.
• Diameter Luar : Struktur konduktor berdampak langsung pada diameter keseluruhan kabel.
• Efisiensi Instalasi : Diameter luar menentukan ruang peletakan yang dibutuhkan, ukuran saluran, dan kesulitan konstruksi.
• Optimasi Desain : Memilih bentuk yang tepat adalah metode utama untuk mengoptimalkan desain struktur kabel.
• Efisiensi Bahan : Untuk penampang melintang sedang hingga besar, bentuk konduktor seringkali lebih penting daripada sekadar menambahkan material.

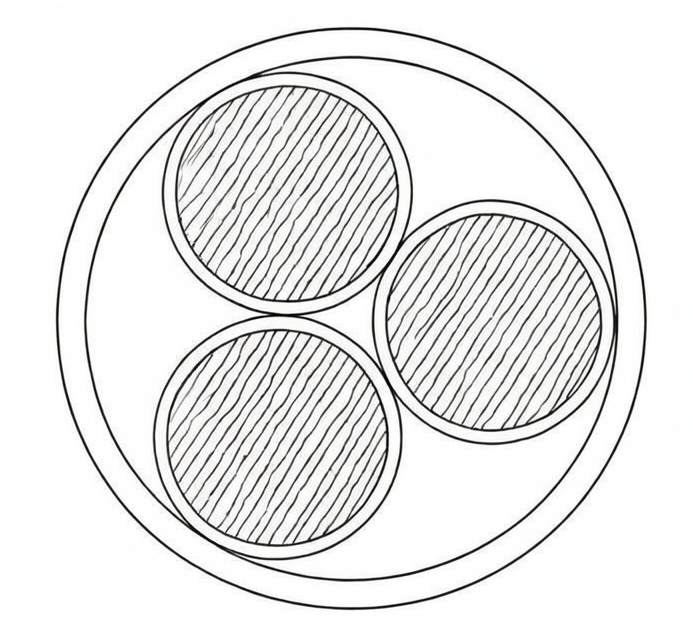

II. Konduktor Bulat

1. Konstruksi:

Bentuk yang paling umum, terdiri dari kabel tembaga atau aluminium bulat terdampar, tersedia dalam struktur bulat terdampar atau dipadatkan standar.

2. Keuntungan :

• Proses manufaktur yang matang dengan sejarah penerapan terpanjang.
• Fleksibilitas luar biasa, memudahkan pembengkokan dan pemasangan.
• Kompatibilitas tinggi dengan terminal kabel standar.
• Serbaguna untuk berbagai jenis kabel.

3. Keterbatasan:

Kesenjangan alami antara kabel bundar menghasilkan faktor pengisian yang lebih rendah, sehingga mengurangi efisiensi ruang dan diameter luar yang lebih besar dalam desain multi-inti.

4. Aplikasi:

Penampang melintang kecil hingga besar kabel listrik , kabel gedung, kabel kontrol/instrumen, dan aplikasi dengan fleksibilitas tinggi.

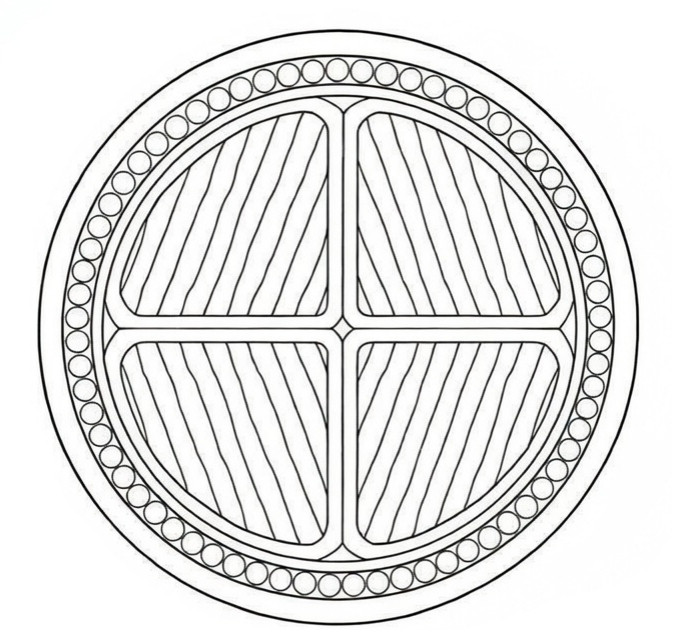

AKU AKU AKU. Dipadatkan (Sektor / Tile-shaped) Conductors

1. Definisi:

Konduktor dibentuk dengan menekan kabel menjadi penampang tidak melingkar untuk meningkatkan faktor pengisian; umumnya terlihat sebagai bentuk Sektor atau seperti Ubin.

2. Keuntungan:

• Faktor pengisian konduktor jauh lebih tinggi.
• Secara efektif mengurangi diameter luar kabel secara keseluruhan.
• Mengurangi volume bahan insulasi dan selubung yang dibutuhkan.
• Meningkatkan kekompakan struktur kabel multi-inti.

Hasil: Pada penampang yang sama, konduktor ini lebih kompak dibandingkan konduktor bulat.

3. Catatan Aplikasi:

Karena bagiannya yang tidak melingkar, terminal atau pembentukan ujung khusus diperlukan selama terminasi.

4. Aplikasi:

Kabel multi-inti bertegangan rendah, jalur utama distribusi, kabel dengan penampang 35mm² atau lebih, dan proyek pembangkit listrik kota.

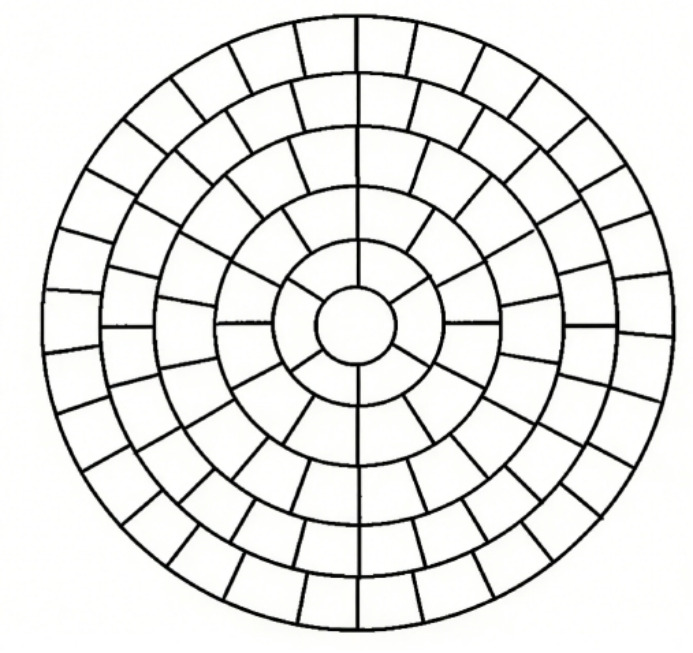

IV. Konduktor Berprofil (Trapesium / Berbentuk).

1. Konstruksi:

Juga dikenal sebagai konduktor trapesium, konduktor ini menggunakan untaian kawat berbentuk trapesium untuk membentuk struktur yang sangat padat melalui penekanan yang presisi.

2. Keuntungan:

• Koefisien pengisian konduktor tertinggi.
• Struktur kabel paling kompak.
• Pengurangan lebih lanjut pada diameter luar dengan tetap menjaga kinerja listrik.
• Pemanfaatan material logam yang dioptimalkan.

3. Aplikasi:

Kabel listrik dengan penampang sedang hingga besar, peningkatan jaringan perkotaan, sistem tenaga industri, dan proyek dengan batasan ketat pada diameter dan berat kabel.

V. Panduan Perbandingan dan Seleksi

1. Tabel Perbandingan

2. Saran Kinerja & Seleksi Kelistrikan

• Standar Listrik : Apapun bentuknya, semua konduktor memenuhi persyaratan resistansi DC (misalnya, IEC 60228) untuk penampang tertentu. Memilih formulir adalah pilihan optimasi teknik, bukan pilihan keselamatan listrik.
• Penampang Kecil : Gunakan konduktor bulat untuk penghematan dan keserbagunaan.
• Bagian Multi-inti Sedang/Besar : Memprioritaskan konduktor (sektor) yang dipadatkan untuk desain yang matang.
• Persyaratan Ruang yang Ketat : Gunakan konduktor berprofil (trapesium) untuk kekompakan maksimum.
