Kabel Surya H1Z2Z2-K vs PV1-F: Perbandingan Teknis dan Panduan Aplikasi

Dalam sistem fotovoltaik (PV), DC kabel memainkan peran penting dalam keamanan sistem, efisiensi, dan keandalan jangka panjang. Oleh karena itu, memilih kabel surya yang tepat bukan hanya merupakan pilihan desain tetapi juga keputusan kepatuhan dan manajemen risiko. Artikel ini memberikan perbandingan teknis antara kabel surya H1Z2Z2‑K modern dan tipe PV1‑F sebelumnya yang telah banyak digunakan dalam instalasi PV.

Ringkasan Eksekutif

Kabel surya H1Z2Z2‑K dirancang sesuai dengan standar Eropa EN 50618 dan juga secara teknis selaras dengan IEC 62930. Kabel ini dikembangkan untuk mendukung sistem fotovoltaik modern, khususnya instalasi 1500 V DC. Kabel PV1‑F biasanya diproduksi sesuai dengan persyaratan sertifikasi TÜV 2 PfG 1169/08.2007 dan pada awalnya dirancang untuk sistem fotovoltaik 1000 V DC sebelumnya.

Karena pembangkit listrik tenaga surya telah beralih ke arsitektur tegangan tinggi untuk mengurangi biaya Balance of System (BOS), H1Z2Z2‑K telah menjadi solusi pilihan untuk instalasi baru.

Perbedaan Teknis Utama

1. Peringkat Tegangan

Pembangkit listrik fotovoltaik skala utilitas semakin banyak yang dibangun menggunakan sistem 1500 V DC karena rangkaian tegangan yang lebih tinggi mengurangi tingkat arus sehingga mengurangi penggunaan tembaga, biaya pemasangan, dan kehilangan daya.

Kabel H1Z2Z2‑K biasanya diperuntukkan bagi sistem fotovoltaik DC 1,5 kV (dengan voltase desain sistem yang sering kali memungkinkan hingga sekitar 1,8 kV dalam kondisi pengujian tertentu bergantung pada spesifikasi pabrikan). Hal ini membuatnya cocok untuk instalasi tenaga surya tegangan tinggi modern.

Kabel PV1‑F umumnya dirancang untuk sistem fotovoltaik hingga 1000 V DC dan oleh karena itu mungkin tidak memenuhi persyaratan desain sistem 1500 V yang lebih baru.

2. Bahan Isolasi dan Selubung

Kedua jenis kabel ini biasanya menggunakan bahan insulasi poliolefin ikatan silang (sering disingkat XLPO atau XLPE). Pada sebagian besar desain modern, bahan ini bebas halogen dan rendah asap (LSZH), sehingga meningkatkan keselamatan kebakaran dan kinerja lingkungan.

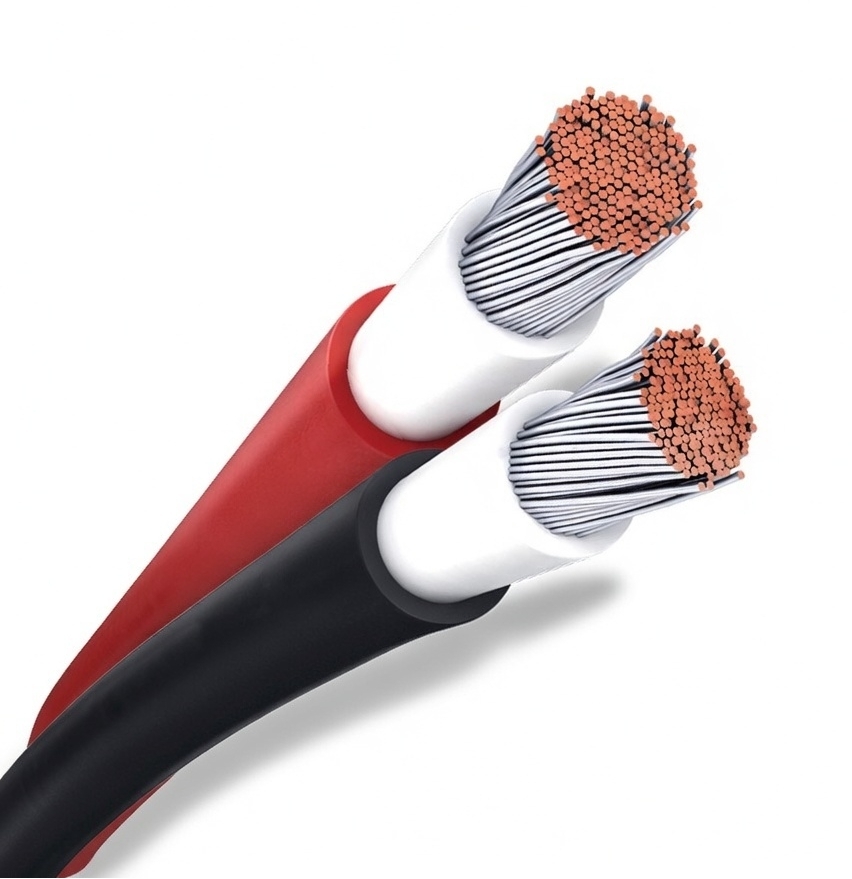

Kabel H1Z2Z2‑K biasanya memiliki insulasi dan selubung ikatan silang dua lapis yang dioptimalkan secara khusus untuk paparan sinar UV jangka panjang, ketahanan ozon, dan lingkungan luar ruangan yang keras.

3. Tahan Air dan Perlindungan Lingkungan

Kabel H1Z2Z2‑K dirancang dengan ketahanan lingkungan tingkat tinggi, termasuk perlindungan kuat terhadap kelembapan, radiasi UV, ozon, dan pelapukan. Beberapa pabrikan mengklasifikasikan kabel ini berdasarkan tingkat ketahanan air tinggi yang ditentukan dalam standar pemasangan (seperti AD7 atau AD8 bergantung pada kondisi pengujian dan dokumentasi pabrikan).

Secara praktis, ini berarti kabel dapat mentolerir lingkungan yang sangat basah seperti pembangkit listrik tenaga surya terapung atau instalasi yang sering terkena hujan. Namun, kinerja perendaman permanen harus selalu diverifikasi melalui sertifikasi pabrikan tertentu dan pedoman pemasangan.

Kabel PV1‑F juga memberikan daya tahan luar ruangan yang baik tetapi biasanya memiliki margin kinerja yang lebih rendah di lingkungan yang sangat basah atau menuntut mekanis.

4. Kekuatan Mekanik dan Pemasangan

Kabel H1Z2Z2‑K dirancang dengan ketahanan selubung dan daya tahan mekanis yang lebih baik dibandingkan dengan PV1‑F. Hal ini membuatnya lebih cocok untuk lingkungan instalasi yang menuntut.

Meskipun saluran pelindung atau baki kabel masih direkomendasikan sebagai praktik terbaik, kabel H1Z2Z2‑K dapat dipasang dalam kondisi pemakaman langsung atau luar ruangan yang keras jika perlindungan mekanis yang sesuai dan peraturan kelistrikan setempat dipatuhi.

Kabel PV1‑F umumnya memerlukan kondisi pemasangan yang lebih terkontrol dan lebih jarang digunakan pada tata letak yang menuntut mekanis.

5. Kinerja Suhu dan Kehidupan Pelayanan

Kisaran suhu pengoperasian umum untuk kabel surya modern adalah sekitar -40°C hingga 90°C dalam kondisi pengoperasian normal, dengan toleransi suhu jangka pendek yang lebih tinggi bergantung pada desain konduktor dan insulasi.

Kabel surya yang dirancang berdasarkan standar EN 50618 biasanya dirancang untuk masa pakai sekitar 25 tahun dengan kondisi pemasangan dan pengoperasian yang tepat, yang selaras dengan perkiraan masa pakai modul fotovoltaik.

Kesimpulan

Kabel PV1‑F memainkan peran penting dalam penerapan fotovoltaik awal dan tetap ada di banyak sistem lama. Namun, kabel H1Z2Z2‑K telah menjadi solusi pilihan untuk instalasi PV modern karena kemampuan tegangannya yang lebih tinggi, ketahanan terhadap lingkungan yang lebih baik, dan kinerja mekanis yang lebih kuat.

Untuk distributor, kontraktor EPC, dan pengembang tenaga surya, menentukan kabel H1Z2Z2‑K membantu memastikan kompatibilitas dengan desain sistem fotovoltaik saat ini dan keandalan proyek jangka panjang.
