Panduan Tegar untuk Pengkabelan Penerangan Rumah Pintar: Protokol, Standar, dan Penghindaran Jebakan

Rumah pintar modern telah berevolusi dari satu perangkat menjadi koordinasi ekosistem seluruh rumah yang mendalam. Arsitektur pengkabelan yang mendasari sistem pencahayaan menentukan stabilitas, skalabilitas, dan keamanan jaringan. Kesalahan pengkabelan dapat dengan mudah menyebabkan biaya pemeliharaan yang besar di kemudian hari. Artikel ini memberikan perincian menyeluruh tentang pedoman pengkabelan pencahayaan pintar berdasarkan logika teknik aktual dan standar kelistrikan internasional.

1.Protokol Komunikasi dan Arsitektur Topologi

• KNX dan Isolasi Fisik

Dalam pencahayaan cerdas tingkat infrastruktur, KNX menggunakan kabel twisted pair hijau khusus, yang secara fisik mengisolasi transmisi data dari sumber listrik 220V. Arsitekturnya yang terdesentralisasi berarti tidak ada satu pun host terpusat; tidak ada satu pun kegagalan node yang akan melumpuhkan seluruh jaringan, sehingga menawarkan keandalan yang sangat tinggi.

• Protokol Digital DALI

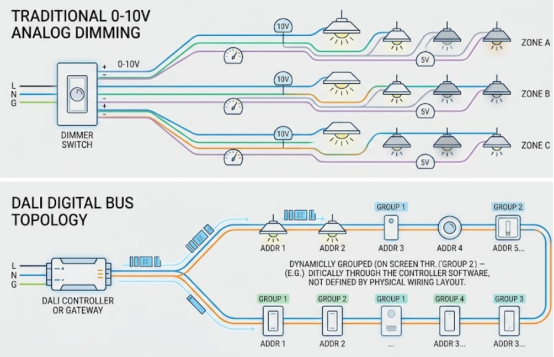

Dibandingkan dengan masalah penurunan tegangan dan kedipan yang umum terjadi pada peredupan analog 0-10V, protokol DALI adalah komunikasi digital dua arah yang sebenarnya. Menurut standar IEC 62386-101, penurunan tegangan DC antara dua perangkat pada bus DALI tidak boleh melebihi 2VDC, dan jarak maksimum ke catu daya tidak boleh melebihi 300 meter.

2. Spesifikasi Inti untuk Pengkabelan Tegangan Tinggi

• Abaikan Sepenuhnya Pengkabelan 'Tidak Netral'

Sakelar tradisional hanya mengontrol kabel hidup. Jika saklar cerdas tidak memiliki kabel netral, maka saklar tersebut harus bergantung pada mekanisme daya siaga "tidak netral" yang dikompromikan, yang menyebabkan fenomena "lampu berkedip" atau "lampu hantu" LED yang fatal dan berkala. Selain itu, beban maksimum 'tidak netral' biasanya dibatasi sekitar 800 watt, jauh di bawah 2500 watt saklar netral-aktif standar. Dalam proyek baru atau renovasi, kabel netral independen harus dipasang di semua kotak sambungan .

• Kotak Persimpangan Dalam 60mm

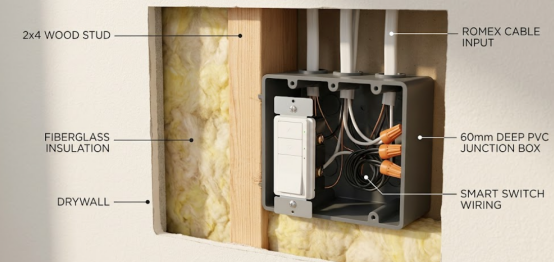

Panel pintar menghasilkan panas yang signifikan selama pengoperasian beban penuh dan memerlukan lebih banyak terminal kabel. Kotak tradisional berukuran 50mm dengan mudah menyebabkan kerusakan isolasi di bawah tekanan, yang berpotensi menyebabkan penghentian termal atau kebakaran. Sangat disarankan untuk menggunakan kotak PVC berkapasitas besar dengan kedalaman 60 mm yang memenuhi sertifikasi tahan api tertinggi UL 94 V-0.

• Larang Keras Berbagi Netral

Mencampur kabel netral dari sirkuit berbeda dapat menyebabkan kabel netral yang seharusnya aman membawa tegangan balik yang mematikan jika pemutus tidak sengaja dibalik selama pemeliharaan, sehingga menyebabkan sengatan listrik yang parah. Selain itu, hal ini menyebabkan ketidakseimbangan arus yang parah, memicu seringnya saklar pelindung kebocoran kotak distribusi tersandung, sehingga melumpuhkan sistem pintar.

3. Teknologi Driver DC Tegangan Rendah

• Tegangan Konstan (CV):

Cocok untuk strip fleksibel LED, menggunakan arsitektur kabel paralel. Keuntungan: mendukung pemotongan dan penyambungan acak di tempat; Kerugian: sangat dibatasi oleh penurunan tegangan saluran, membuat ujung strip panjang menjadi redup dan kuning.

• Arus Konstan (CC):

Cocok untuk lampu sorot anti-silau berdaya tinggi, yang memerlukan koneksi fisik seri. Sepenuhnya mencegah kejenuhan termal LED dan menghilangkan dampak penurunan tegangan jarak jauh dari tingkat fisik, memastikan konsistensi kecerahan absolut dari ujung ke ujung.

4.Kontrol Kebuntuan dan Mode Terpisah

Saat pengguna menekan sakelar dinding pintar fisik untuk memutus daya, chip komunikasi yang terintegrasi di dalam bohlam pintar RGBW langit-langit langsung kehilangan daya dan terpaksa offline. Hal ini menyebabkan Aplikasi seluler atau asisten suara kehilangan kendali sepenuhnya, dan bahkan dapat menyebabkan topologi jaringan mesh nirkabel seluruh rumah terus-menerus runtuh.

Solusi Utama: Pemisahan Perangkat Lunak

Aktifkan paksa "Mode Terpisah" di backend perangkat. Relai fisik yang mengendalikan tegangan tinggi di dalam sakelar terkunci secara permanen dalam kondisi konduksi "tertutup", memastikan pasokan listrik tidak pernah terputus. Tindakan tombol fisik diubah menjadi perintah digital murni yang dikirim ke otak sistem. Solusi "selalu aktif" ini memerlukan label peringatan yang terlihat jelas di kotak distribusi untuk mencegah sengatan listrik yang tidak disengaja selama penggantian bohlam.

Pertanyaan Umum

Q1: Dapatkah kabel sinyal tegangan rendah dan saluran listrik tegangan tinggi berbagi saluran yang sama?

J: Tentu saja tidak. Medan magnet bolak-balik dan lonjakan transien tegangan tinggi menyebabkan interferensi elektromagnetik (EMI) yang parah, yang menyebabkan hilangnya paket data atau kegagalan kontrol pada jaringan tegangan rendah. Standar internasional mewajibkan jarak bebas paralel minimum 30 cm (12 inci); jika persilangan tidak dapat dihindari, mereka harus bersilangan tegak lurus dengan sudut 90 derajat.

Q2: Mengapa lampu downlight LED pintar berkedip samar bahkan setelah dimatikan?

J: Hal ini biasanya disebabkan oleh sakelar pintar "tidak netral" yang disusupi. Dalam keadaan mati, mereka menggunakan sirkuit bypass untuk mengalirkan arus kecil melalui bohlam untuk menghasilkan listrik. Muatan terakumulasi dalam kapasitor LED hingga ambang konduksi, memancarkan cahaya, dan kemudian padam, berulang membentuk fenomena kedipan atau "cahaya hantu".

Q3: Apa bahaya keselamatan terbesar saat membeli modul relai lintas batas atau menggunakan modul relai murah?

J: Gagal mendapatkan sertifikasi keselamatan menurut undang-undang setempat (seperti IEC/CE, UL, CCC) atau gagal mencocokkan pengukur kawat dengan nilai arus nominal. Jika modul berarus kecil dihubungkan ke beban berdaya tinggi, kontaknya akan cepat panas dan teroksidasi, mempercepat penuaan termal dan disintegrasi bahan insulasi, yang pada akhirnya menyebabkan peralatan terbakar atau bahkan kebakaran.
