Panduan Pemilihan Serat Pusat Data Kepadatan Tinggi: Perbedaan Teknis Inti dan Perbandingan TCO Antara OM4 dan OM5

Dalam evolusi pusat data global menuju arsitektur jaringan 100G, 400G, dan 800G, pilihan media pengkabelan lapisan fisik secara langsung menentukan kinerja dan Total Biaya Kepemilikan (TCO) cluster komputasi. Dalam rangkaian serat multimode (MMF) untuk interkoneksi jarak pendek, OM4 dan OM5 saat ini merupakan solusi yang paling banyak digunakan dan mutakhir. Berdasarkan teori fisika optik yang ketat dan stdanar internasional, artikel ini memberikan referensi teknis terstruktur untuk pemilihan media.

1. Mekanisme Fisik Inti dan Karakteristik Pita Lebar

• OM4（Serat Multimode yang Dioptimalkan Laser）：

Bandwidth modal efektifnya yang sangat tinggi dioptimalkan dan diamanatkan secara eksklusif untuk panjang gelombang tunggal 850nm (mencapai 4700MHz·km). Karena dispersi modal meningkat tajam ketika menyimpang dari panjang gelombang 850nm, OM4 harus sangat bergantung pada Optik Paralel mekanisme—meningkatkan jumlah saluran serat secara linier—untuk mencapai kecepatan data yang lebih tinggi.

• OM5（Serat Multimode Pita Lebar, WBMMF）：

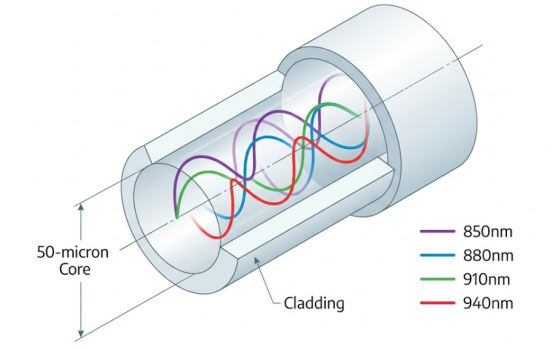

Tanpa mengorbankan kinerja 850nm, ia juga mewajibkan bandwidth minimum 2470MHz·km pada panjang gelombang 953nm. Desain rata dispersi ini dirancang khusus untuk itu Multiplexing Divisi Panjang Gelombang Gelombang Pendek (SWDM) and Dua Arah (BiDi) transmisi, memungkinkan transmisi lossless 4 panjang gelombang secara bersamaan dalam satu serat, mencapai pengurangan fisik jumlah serat hingga 75%.

2. Spesifikasi dan Identifikasi Teknis Utama

3. Batas Jarak Transmisi (Berdasarkan Protokol Jaringan)

Di bawah kecepatan Ethernet dan teknologi modulasi yang berbeda, kinerja transmisi kedua serat menunjukkan perbedaan yang sangat spesifik pada skenario.

• Paralel Panjang Gelombang Tunggal 10G hingga 100G (misalnya, 100GBASE-SR4): Jarak transmisi maksimum untuk OM4 dan OM5 sama, dibatasi hingga 100 meter. Penerapan OM5 dalam skenario standar arus utama ini tidak memberikan keuntungan teknis yang besar.
• Multiplexing Multi-Panjang Gelombang 100G (misalnya, 100G SWDM4 / 100G SRBD):

Menghadapi sinyal dengan panjang gelombang panjang, OM4 dibatasi hingga 100 meter karena penurunan bandwidth, sementara OM5 berhasil memperluas batas hingga 150 meter dengan mengandalkan kemampuan kompensasi pita lebar.

• Era 400G dan 800G (Modulasi PAM4):

Di bawah paralel panjang gelombang tunggal SR8 protokol, batas fisik sangat terkompresi, menurunkan jarak OM4 dan OM5 ke kisaran 50-100 meter. Namun, di bawah multiplexing panjang gelombang ganda 400GBASE-SR4.2 protokol, OM4 dibatasi hingga 100 meter, sedangkan OM5 tidak hanya mendorong jarak yang dapat digunakan kembali menjadi 150 meter tetapi juga mengurangi separuh kebutuhan inti kabel menjadi 8 inti.

3. Rekomendasi Penerapan TCO dan Rekayasa

l Tetap berpegang pada Zona Efektivitas Biaya OM4 (Jangkauan Pendek Standar)

Bagi sebagian besar pusat data perusahaan konvensional dan topologi jaringan spine-leaf yang panjangnya di bawah 100 meter, penerapan pendekatan "kabel pita OM4 transceiver SR4/SR8 berbiaya rendah" menghasilkan CAPEX awal yang jauh lebih rendah dibandingkan solusi WDM OM5, menjadikannya pilihan TCO yang optimal. Selain itu, arsitektur paralel OM4 secara sempurna mendukung persyaratan Switch Port Breakout.

l Memanfaatkan OM5 untuk Terobosan Strategis (Peningkatan Kepadatan Tinggi & Warisan)

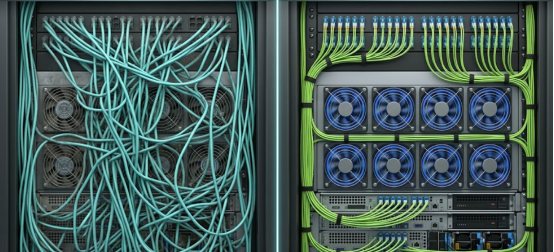

OM5 menawarkan ROI yang sangat tinggi dalam dua skenario yang sulit: Pertama, peningkatan lintas generasi tanpa kabel untuk jaringan lama, menggunakan serat dupleks dan modul SWDM4 untuk mencapai lompatan kapasitas, sehingga menghindari biaya pemasangan kabel ulang yang sangat besar. Kedua, cluster komputasi AI dengan kepadatan tinggi, mengurangi jumlah kabel backbone sebanyak 4 hingga 8 kali lipat, mengosongkan ruang rak yang berharga, membuka blokir aliran udara server, dan secara drastis mengurangi OPEX.

Pertanyaan Umum

T: Dalam jaringan kepadatan tinggi ToR, dapatkah OM5 dipasangkan dengan transceiver SWDM mencapai Port Breakout untuk menghubungkan beberapa server independen?

J: Tidak. Teknologi WDM menggandakan beberapa panjang gelombang ke dalam serat fisik yang sama, yang tidak dapat didemultipleks secara pasif ke server di lokasi fisik yang berbeda. Jika diperlukan terobosan port berdensitas tinggi, serat paralel OM4 tradisional tetap menjadi satu-satunya solusi yang layak.

Q： Mengapa standar mengharuskan perubahan warna jaket luar OM5 menjadi Hijau Limau?

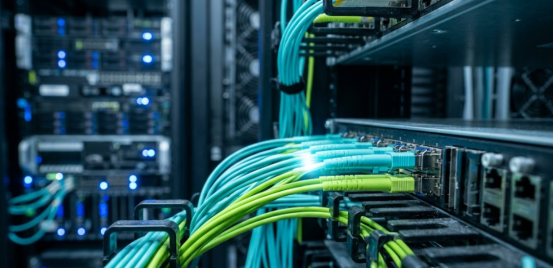

J：Di ruang server dengan kepadatan tinggi yang menampung puluhan ribu kabel patch, warna hijau limau yang sangat mudah dikenali memastikan staf operasional dapat membedakannya dengan jelas dari warna aqua OM3/OM4, sehingga secara signifikan mengurangi waktu penelusuran kabel dan risiko gangguan bisnis karena pencabutan kabel yang tidak disengaja.

T: Apakah OM5 wajib digunakan saat menggunakan Ethernet berkecepatan ultra tinggi 400G atau 800G?

J: Tidak wajib. Itu tergantung pada jalur teknologi transceiver. Di bawah protokol SR8 bertumpuk saluran tunggal, jarak OM4 dan OM5 menyusut menjadi 50-100 meter. Hanya ketika menggunakan protokol dua arah multi-panjang gelombang seperti SR4.2 barulah keunggulan pita lebar OM5 aktif, mencapai jangkauan ekstra 50% dibandingkan dengan OM4.
