Tidak Semua Kabel Diciptakan Sama — Mulai Di Sini Pilihan kabel yang salah jarang terlihat saat pembelian. Ini muncul enam bulan kemudian sebagai pemutus yang tersandung, loop sensor yang gagal, atau jaket yang meleleh di lantai produksi. Akar permasalahannya hampir selalu sama: pembeli memilih berdasarkan peringkat voltase saja dan mengabaikan lingkungan aplikasi. Kabel peralatan listrik adalah kategori yang berbeda dari kabel transmisi daya. Mereka menghubungkan, mengontrol, dan memberi sinyal di dalam perangkat dan instalasi — peralatan rumah tangga, mesin industri, panel otomasi, sistem komputer — dan setiap sub-tipe dirancang untuk pekerjaan tertentu. Panduan ini mengatasi kebingungan sehingga Anda dapat mencocokkan kabel yang tepat dengan kebutuhan Anda sebenarnya. Lima Jenis Kabel dalam Kategori Ini — dan Pekerjaannya di Dunia Nyata Kategori ini mencakup lima kelompok produk, masing-masing dengan logika struktural berbeda: Jenis kabel peralatan listrik dan kasus penggunaan utama Jenis Kabel Kode Khas Penggunaan Utama Suhu Konduktor Maks Membangun kabel untuk kabel tetap dalam ruangan BV (60227 IEC 01) Kabel tetap perumahan dan komersial, penerangan, outlet 70°C Kabel berselubung PVC untuk koneksi fleksibel RVV Peralatan, sistem keamanan, peralatan portabel tugas ringan 70°C Kabel kontrol berinsulasi plastik untuk panel otomasi KVV Panel PLC, kontrol relai, rangkaian kontrol motor 70°C Kabel komputer berinsulasi PE untuk transmisi sinyal DJYPVPR / DJYP3VP3 Sistem DCS/SCADA, instrumentasi, loop data sensitif EMI Sesuai spesifikasi sistem Kabel fleksibel berselubung karet untuk peralatan bergerak YC Alat konstruksi, peralatan industri portabel, penggunaan di luar ruangan Per kelas karet Kawat bangunan BV - inti tunggal, konduktor tembaga, isolasi PVC - adalah alat utama perkabelan tetap. Ia membengkok pada radius minimum 6–12D dan menangani kebutuhan sehari-hari sirkuit perumahan dan komersial. Kabel berselubung RVV menggabungkan beberapa inti berinsulasi PVC di bawah selubung PVC luar, menjadikannya pilihan standar di mana pun sambungan fleksibel multi-konduktor diperlukan tanpa tuntutan lingkungan khusus. Konduktor dan Isolasi: Dua Keputusan Yang Membentuk Segalanya Tembaga adalah konduktor pilihan di seluruh kategori ini. Untuk kabel peralatan listrik yang digunakan dalam kontrol, instrumentasi, dan perkabelan gedung , kombinasi konduktivitas tinggi (~100% IACS), fleksibilitas, dan kemampuan solder menjadikan aluminium sebagai non-starter. Konduktor aluminium dicadangkan untuk saluran listrik overhead dan transmisi bentang besar — ​​bukan untuk perkabelan peralatan yang sering melakukan pelenturan berulang dan perutean radius sempit. Bahan isolasi adalah tempat terjadinya diferensiasi nyata. PVC mencakup sebagian besar aplikasi: hemat biaya, tersedia secara luas, memiliki rating suhu konduktor hingga 70°C, dan sepenuhnya sesuai dengan lingkungan pemasangan standar. Karet (etilena propilena atau elastomer sintetik) menggeser batas kinerja ke arah ketahanan mekanis — kabel berselubung karet YC menggunakan selubung jenis Elastomer Sintetis SE4 karena konstruksi dan aplikasi industri seluler menyebabkan kabel terus-menerus tertekuk, terkikis, dan terpapar di luar ruangan sehingga jaket PVC tidak dapat bertahan dalam jangka panjang. Insulasi PE, yang digunakan pada kabel komputer, menambah dimensi lain: sifat dielektrik unggul yang menjaga integritas sinyal dalam loop instrumentasi multi-pasangan. Membaca Kode Produk — Contoh Praktis Kode penunjukan kabel terlihat samar sampai Anda memahami sistemnya. Dua contoh nyata dari rangkaian produk menggambarkannya dengan jelas: IA-DJYPVPR 300/500V 12×2×1.5 — Secara intrinsik aman (IA), berinsulasi PE, layar kawat tembaga telanjang individu (YP), pelindung kawat tembaga telanjang keseluruhan (R), selubung PVC (V), nilai 300/500V, 12 pasangan terpilin, penampang konduktor 1,5 mm². Ini adalah kabel komputer berpelindung penuh yang dibuat untuk lingkungan kontrol proses dengan EMI tinggi. DJYP3VP3 300/500V 8×2×2.5 — Struktur serupa tetapi menggunakan pita komposit aluminium-plastik untuk penyaringan pasangan individu (P3) dan pelindung keseluruhan (P3), bukan kawat tembaga telanjang. Biaya lebih rendah dalam aplikasi dimana pelindung pita komposit cukup untuk lingkungan kebisingan. KVV — Konduktor tembaga, isolasi PVC, tali berisi polipropilen, pita pita CPP, selubung PVC. Batas suhu konduktor: 70°C. Kabel kontrol berinsulasi plastik standar untuk kabel panel tetap; radius lentur 6–12D. Nilai voltase (300/500V untuk sebagian besar kabel komputer dan kontrol, 450/750V untuk kabel gedung BV) menunjukkan voltase pengoperasian kontinu maksimum. Selalu konfirmasikan voltase nominal sistem Anda terhadap nilai pasangan Uo/U kabel — angka pertama adalah fasa ke tanah, angka kedua adalah fasa ke fasa. Pelindung: Kapan Anda Membutuhkannya dan Jenis Apa yang Harus Ditentukan Sirkuit kontrol dan loop instrumentasi yang berjalan di dekat penggerak frekuensi variabel, motor, atau peralatan switching menangkap interferensi elektromagnetik yang merusak pembacaan sinyal dan memicu kesalahan trip. Perlindungan merupakan perbaikan teknis — namun tidak semua desain pelindung memiliki kinerja yang sama. Pelindung jalinan kawat tembaga telanjang (seperti pada IA-DJYPVPR) menawarkan ketahanan mekanis yang lebih tinggi dan cakupan frekuensi rendah yang lebih baik. Pita komposit aluminium-plastik (seperti pada DJYP3VP3) memberikan pelindung frekuensi tinggi yang hemat biaya untuk lingkungan yang tidak terlalu menuntut. Untuk instalasi DCS/SCADA yang paling menuntut, penyaringan pasangan individual ditambah pelindung keseluruhan — pendekatan yang digunakan pada kabel komputer 12×2×1.5 — menghilangkan inter-pair crosstalk dan interferensi mode umum secara bersamaan. Jika kabel sinyal Anda berbagi baki dengan kabel daya, pelindung pasangan individual tidak bersifat opsional; itu adalah garis dasar. Standar: Apa yang Harus Diverifikasi Sebelum Anda Berkomitmen pada Pemasok Dua standar mengatur sebagian besar kategori produk ini. IEC 60227 mencakup kabel berinsulasi PVC dengan tegangan hingga 450/750V, yang menentukan batas resistansi konduktor, ketebalan insulasi, metode uji tegangan, dan persyaratan penandaan. Kabel bangunan BV (dijual dengan sebutan 60227 IEC 01) dan kabel berselubung RVV keduanya termasuk dalam cakupan standar ini. Standar GB – yang setara dengan standar nasional Tiongkok – selaras dengan IEC dalam sebagian besar parameter tetapi mencakup prosedur pengujian lokal; untuk proyek yang memerlukan kepatuhan GB, mintalah laporan pengujian bersertifikat GB, bukan hanya IEC. Sertifikasi ISO 9001 di sisi produsen menegaskan adanya kontrol proses, namun ini bukan sertifikasi produk. Dokumen utama yang diminta adalah laporan pengujian produk dan sertifikat CCC untuk kabel yang dijual ke pasar Cina. Untuk ekspor, konfirmasikan nomor komponen IEC tertentu yang dipatuhi produk dan minta data pengujian pihak ketiga untuk mendukungnya. Pemasok yang ragu-ragu dalam hal ini adalah pemasok yang patut dipertimbangkan kembali. Memilih yang benar kabel peralatan listrik ada empat pertanyaan yang dijawab secara berurutan: Apa penerapannya (daya, kontrol, sinyal)? Bagaimana lingkungan pengoperasiannya (suhu, kelembapan, tekanan mekanis, EMI)? Berapa penampang konduktor yang dibutuhkan arus beban? Dan standar mana yang mengatur proyek Anda? Kerjakan keempatnya secara berurutan dan sebagian besar spesifikasi produk akan tertulis dengan sendirinya. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Seiring dengan berkembangnya komputasi AI, pusat data cloud, dan jaringan berkinerja tinggi, permintaan akan transmisi data yang lebih cepat dan hemat energi mencapai tingkat yang belum pernah terjadi sebelumnya. Hal ini menyebabkan meningkatnya minat industri terhadap hal ini Optik Kemasan Bersama (CPO) , sebuah teknologi yang dirancang untuk mengatasi keterbatasan bandwidth dan daya transceiver optik tradisional yang dapat dicolokkan. Namun masih ada pertanyaan kunci: Apakah Optik yang Dikemas Bersama (CPO) menggantikan transceiver pluggable pada tahun 2026? Jawaban singkatnya adalah belum . Meskipun CPO mendapatkan momentum di pusat data berskala besar dan kluster AI, transceiver pluggable tetap menjadi solusi dominan di sebagian besar aplikasi jaringan. Memahami perbedaan antara teknologi ini sangat penting bagi operator jaringan, perancang pusat data, dan pemasok infrastruktur kabel. Apa itu Optik Kemasan Bersama (CPO)? Optik Paket Bersama adalah arsitektur jaringan canggih yang menempatkan mesin optik berdekatan langsung dengan ASIC sakelar jaringan di dalam paket yang sama. Peralatan jaringan tradisional menggunakan sinyal listrik untuk berpindah dari chip sakelar ke transceiver yang dapat dicolokkan di panel depan melalui jejak PCB berkecepatan tinggi. Ketika kecepatan meningkat hingga 800G, 1,6T, dan seterusnya, kehilangan sinyal dan konsumsi daya menjadi tantangan besar. CPO mengatasi permasalahan ini dengan: Mengurangi panjang jejak listrik Menurunkan konsumsi daya Meningkatkan kepadatan bandwidth Meningkatkan integritas sinyal Mendukung jaringan AI generasi berikutnya Arsitektur ini dianggap sebagai salah satu teknologi paling menjanjikan untuk pusat data berkecepatan sangat tinggi di masa depan. Apa itu Transceiver yang Dapat Dicolokkan? Transceiver yang dapat dicolokkan adalah modul optik yang dapat dilepas yang mengubah sinyal listrik menjadi sinyal optik untuk transmisi melalui kabel serat optik. Faktor bentuk umum meliputi: SFP QSFP28 QSFP-DD OSFP QSFP112 OSFP-XD Modul-modul ini banyak digunakan di: Jaringan perusahaan Fasilitas komputasi awan Infrastruktur telekomunikasi Pusat data cluster AI Komputasi kinerja tinggi (HPC) Desain modularnya memungkinkan peningkatan, penggantian, dan pemeliharaan yang mudah tanpa mengganti seluruh sistem sakelar. Mengapa CPO Menarik Perhatian? Pertumbuhan pesat kecerdasan buatan menciptakan tuntutan jaringan yang sangat besar. Kluster pelatihan AI yang besar sering kali memerlukan: Ratusan ribu GPU Lalu lintas timur-barat yang masif Konektivitas latensi sangat rendah Interkoneksi optik kepadatan tinggi Dalam lingkungan ini, optik pluggable tradisional menghadapi beberapa tantangan: Konsumsi Daya Ketika kecepatan jaringan melampaui 800G, modul yang dapat dicolokkan mengonsumsi daya dalam jumlah yang semakin besar. CPO secara signifikan mengurangi jarak transmisi listrik, membantu menurunkan konsumsi energi secara keseluruhan. Manajemen Termal Transceiver berkecepatan tinggi menghasilkan panas yang cukup besar. Dengan mengintegrasikan mesin optik lebih dekat ke silikon saklar, CPO dapat meningkatkan efisiensi termal dan manajemen daya tingkat sistem. Penskalaan Bandwidth Pusat data AI di masa depan mungkin memerlukan: Ethernet 6T Ethernet 2T Interkoneksi optik tingkat lanjut CPO menawarkan jalur potensial menuju target bandwidth tersebut. Mengapa Transceiver Pluggable Masih Mendominasi pada tahun 2026 Meskipun minat terhadap CPO semakin meningkat, optik pluggable tetap menjadi pilihan utama untuk sebagian besar penerapan. 1. Perawatan Lebih Mudah Modul pluggable yang gagal dapat diganti dalam hitungan menit. Dengan sistem CPO, penggantian komponen optik terintegrasi bisa menjadi jauh lebih rumit dan mahal. 2. Menurunkan Risiko Operasional Operator jaringan menghargai fleksibilitas. Transceiver yang dapat dicolokkan memungkinkan: Peningkatan bertahap Kompatibilitas multi-vendor Manajemen inventaris yang disederhanakan Hal ini mengurangi risiko operasional dibandingkan dengan arsitektur yang sangat terintegrasi. 3. Kesesuaian Infrastruktur yang Ada Sebagian besar pusat data global sudah mengandalkan: Kabel serat optik Sistem pengkabelan terstruktur Panel tempel dengan kepadatan tinggi Ekosistem transceiver yang ada Penggantian infrastruktur ini memerlukan investasi besar. 4. Ekosistem Industri yang Kuat Pasar transceiver pluggable mendapat manfaat dari manufaktur yang matang, antarmuka standar, dan dukungan pemasok yang luas. Bagi banyak organisasi, manfaat teknologi yang telah terbukti melebihi potensi peningkatan efisiensi yang ditawarkan oleh CPO. CPO vs Transceiver yang Dapat Dicolokkan Fitur Transceiver yang Dapat Dicolokkan Co-Packaged Optics Kematangan Penerapan Sangat Tinggi Muncul Pemeliharaan Mudah Lebih Kompleks Efisiensi Daya Bagus Luar biasa Tingkatkan Fleksibilitas Tinggi Lebih rendah Biaya Awal Lebih rendah Tinggier Kesesuaian Klaster AI Bagus Luar biasa Adopsi Industri Tersebar luas Tahap Awal Dampak pada Industri Kabel Meskipun CPO mengubah arsitektur switch, hal ini tidak menghilangkan kebutuhan akan infrastruktur kabel berkualitas tinggi. Faktanya, meningkatnya penerapan AI dan pusat data terus meningkatkan permintaan untuk: Kabel serat optik Kabel pusat data Kabel jaringan berkecepatan tinggi Sistem pengkabelan terstruktur Kabel tembaga Kabel listrik Kabel listrik tegangan tinggi Kabel listrik tegangan rendah Kabel fleksibel Kabel berinsulasi XLPE Kabel listrik industri Fasilitas AI modern tidak hanya memerlukan konektivitas optik canggih tetapi juga sistem distribusi daya listrik yang andal yang mampu mendukung ribuan server dan perangkat jaringan berkinerja tinggi. Seiring dengan meningkatnya kepadatan daya pusat data, permintaan akan solusi kabel listrik premium diperkirakan akan tumbuh seiring dengan pertumbuhan teknologi jaringan optik. Seperti Apa Masa Depannya? Pakar industri umumnya mengharapkan pendekatan hibrida di tahun-tahun mendatang. Jangka Pendek (2026–2028) Transceiver pluggable tetap dominan. Adopsi CPO terbatas pada penerapan skala besar dan AI tertentu. Optik pluggable 800G dan 1,6T terus berkembang. Jangka Menengah (2028–2032) Penerapan CPO meningkat pada infrastruktur AI skala besar. Integrasi optik menjadi lebih matang. Efisiensi daya menjadi faktor pembelian yang lebih besar. Jangka Panjang (Setelah 2032) CPO dapat menjadi arus utama dalam lingkungan komputasi dengan bandwidth sangat tinggi. Optik yang dapat dicolokkan dapat terus melayani aplikasi perusahaan, telekomunikasi, dan cloud tradisional. Kesimpulan Pada tahun 2026, Optik Co-Packaged tidak menggantikan transceiver pluggable. Sebaliknya, CPO muncul sebagai teknologi pelengkap yang bertujuan untuk memecahkan tantangan bandwidth, daya, dan skalabilitas pada pusat data AI generasi mendatang. Transceiver pluggable tetap menjadi solusi dominan di industri karena fleksibilitas, kemudahan servis, dan ekosistemnya yang matang. Namun, seiring dengan meningkatnya beban kerja AI, CPO diperkirakan akan memainkan peran yang semakin penting dalam arsitektur jaringan di masa depan. Bagi produsen kabel, operator pusat data, dan pemasok infrastruktur, kedua teknologi ini menciptakan peluang. Ekspansi berkelanjutan dari komputasi AI, layanan cloud, jaringan serat optik, kabel listrik, kabel XLPE, dan infrastruktur pusat data dengan kepadatan tinggi akan mendorong permintaan berkelanjutan terhadap solusi konektivitas dan distribusi daya yang andal.

Kebakaran pusat data yang mematikan satu sirkuit listrik dapat menyebabkan downtime selama berjam-jam dan kerugian jutaan dolar. Namun kabel yang menjalankan listrik darurat, alarm kebakaran, dan penerangan cadangan masih merupakan salah satu elemen yang paling tidak ditentukan dalam desain infrastruktur penting. Memilih yang benar Kabel Tahan Api IEC 60331 bukan sekedar kotak centang kepatuhan — ini adalah perbedaan antara pemadaman terkendali dan kegagalan besar. IEC 60331 vs. IEC 60332: Mengapa Perbedaan Itu Penting Insinyur sering mengacaukan penghambatan api dengan ketahanan terhadap api, dan konsekuensinya bisa sangat parah. IEC 60332 mengatur perambatan api — seberapa jauh penyebaran api di sepanjang kabel. IEC 60331 mengatur integritas sirkuit — apakah kabel terus menyalurkan daya saat terjadi kebakaran. Berdasarkan IEC 60331-21, kabel tegangan rendah (dengan nilai ≤0,6/1,0 kV) harus mempertahankan fungsi listrik kontinu pada suhu nyala minimal 750 °C selama minimal 90 menit. IEC 60331-1 yang lebih menuntut memperpanjang suhu ini hingga setidaknya 830 °C dengan guncangan mekanis secara bersamaan — kondisi yang menyerupai langit-langit terbakar yang runtuh ke atas kabel. Untuk pusat data, di mana generator darurat, sirkuit bypass UPS, dan sistem evakuasi harus bertahan pada tahap awal kebakaran, hanya kabel yang memenuhi standar IEC 60331 yang memberikan jaminan yang diperlukan. Persyaratan pengujian terperinci dipublikasikan oleh repositori standar resmi Komisi Elektroteknik Internasional. Apa yang Sebenarnya Diberitahukan oleh Spesifikasi Struktural kepada Anda Memahami lembar data kabel adalah cara tercepat untuk mengevaluasi kinerja dunia nyata. Tabel di bawah ini merangkum parameter struktural Huapu Kabel Tahan Suhu Tinggi , yang mencakup seluruh aplikasi daya pusat data: Parameter struktural untuk kabel tahan api Huapu (seri ZN-YJV) Komponen Pilihan / Spesifikasi Konduktor Cu / Telanjang Cu / Kaleng Cu / Al / CCA Lapisan Tahan Api Pita Mika / Pita Silikon Keramik / Pita Serat Kaca / Pita Mika Lapis Ganda Isolasi XLPE / PVC / FR-PVC / LSZH / EPR / Karet Silikon Selubung LSZH Poliolefin / FR-PVC / PUR / XLPE / Karet Silikon / CPE Suhu Konduktor Maks. 90–250 °C (XLPE/EPR: 90–105 °C; Silikon: 180–250 °C) Rentang Penampang 1,5–400 mm² (AWG 16 – 1000 kcmil) Konfigurasi Inti 1–5 Core (tersedia multi-core hingga 37C) Standar FR IEC 60332-1 / -3 (A/B/C/D) / BS 6387 (CWZ) / EN 50200 Lapisan tahan api adalah inti struktural dari kabel yang memenuhi standar IEC 60331. Pita perekat mika adalah pilihan yang paling umum karena mika dapat mempertahankan sifat isolasinya hingga melebihi 1000 °C — jauh di atas suhu kebakaran gedung yang realistis. Konstruksi pita mika lapis ganda digunakan di mana ketahanan terhadap api dan guncangan mekanis diperlukan secara bersamaan (pemasangan dengan rating IEC 60331-1 / BS 6387 CWZ). Untuk varian insulasi karet silikon, suhu pengoperasian kontinu maksimum mencapai 180 °C, menjadikannya pilihan utama di ruang ketel, ruang generator, dan koridor lorong panas di mana suhu sekitar sudah mencapai tinggi sebelum terjadinya kebakaran. Memilih Kabel Tahan Api yang Tepat untuk Infrastruktur Pusat Data Pemilihan kabel pusat data melibatkan tiga kriteria paralel: kelas kinerja kebakaran, material selubung, dan batasan perutean fisik. Jika salah satu dari mereka salah akan menimbulkan kesenjangan keamanan atau pembengkakan biaya yang tidak perlu. Kelas kinerja api: Pengumpan generator darurat dan sirkuit input UPS memerlukan ketahanan api IEC 60331 — bukan hanya ketahanan api IEC 60332. Loop alarm kebakaran dan sirkuit penerangan evakuasi termasuk dalam persyaratan yang sama. Distribusi standar dan kabel daya TI antar rak server biasanya memerlukan IEC 60332-3 (kabel berkelompok tahan api) namun tidak memerlukan integritas sirkuit. Bahan sarung: Ruang server tertutup dengan ventilasi terbatas memerlukan selubung kabel LSZH. Selubung PVC melepaskan hidrogen klorida selama pembakaran, yang menimbulkan korosi pada perangkat keras server dan beracun bagi personel. Selubung poliolefin LSZH mengeluarkan sedikit asap dan tidak ada asam halogen — sebuah faktor penting di ruang data yang padat penduduk. Perutean fisik: Jari-jari lentur untuk kabel tahan api tanpa lapis baja Huapu harus setidaknya 12× diameter luar; jenis lapis baja atau pita tembaga terlindung membutuhkan 15×. Pada baki kabel berdensitas tinggi yang ruang peruteannya terbatas, parameter ini secara langsung memengaruhi desain tata letak. Kabel yang diberi peringkat untuk pengoperasian hingga suhu peletakan 0 °C juga direkomendasikan untuk pusat data di iklim dingin atau pusat data dengan sistem pendingin berdaya tinggi yang menjaga jalur kabel tetap dekat dengan lingkungan dingin. Tim pengadaan menentukan Pusat Data Kabel Tahan Api solusi harus meminta laporan pengujian pihak ketiga (SGS, TÜV, atau CNAS) bersama dengan sertifikat produk. Kepatuhan yang dinyatakan sendiri terhadap IEC 60331 tidak cukup untuk penjaminan asuransi dan persetujuan otoritas kebakaran setempat di sebagian besar yurisdiksi. Praktek Instalasi Yang Menjaga Kinerja Tahan Api Bahkan kabel yang sepenuhnya memenuhi persyaratan kehilangan keunggulan keselamatan kebakaran jika dipasang secara tidak benar. Empat praktik berdampak langsung pada kinerja: Rutekan sirkuit darurat di baki kabel khusus — diisolasi dari IT dan kabel daya umum — menggunakan baki logam dengan lapisan tahan api untuk stabilitas struktural pada suhu tinggi. Hindari baki yang penuh sesak. Bundling mengurangi pembuangan panas dan dapat menurunkan selubung tahan api bahkan sebelum kebakaran terjadi, melalui tekanan termal yang berkelanjutan selama pengoperasian normal. Pasang penghalang api atau saluran pelindung pada penetrasi melalui dinding kompartemen kebakaran. Kinerja kabel akan hilang jika struktur di sekitarnya rusak terlebih dahulu. Untuk sirkuit dengan tingkat kekritisan tertinggi — misalnya sirkuit yang menyalurkan kontrol sistem pendingin atau sakelar transfer daya cadangan — pertimbangkan untuk meningkatkan ke sirkuit tersebut kabel tahan api berinsulasi mineral , yang memberikan ketahanan mekanis yang unggul dan pengoperasian berkelanjutan lebih dari 3 jam dalam kondisi ekstrem. Menyeimbangkan Biaya Terhadap Risiko Kabel yang sesuai dengan IEC 60331 memiliki biaya lebih mahal dibandingkan jenis tahan api standar karena lapisan pita mika, senyawa insulasi khusus, dan pengujian pihak ketiga yang lebih ketat. Nilai tambah tersebut hanya dibenarkan jika kontinuitas sirkuit selama kebakaran merupakan persyaratan fungsional — listrik darurat, deteksi kebakaran, sistem evakuasi, dan beban keselamatan jiwa. Pendekatan praktis: buat zona sirkuit pusat data Anda berdasarkan tingkat kekritisannya. Menerapkan spesifikasi lengkap IEC 60331 pada pengumpan sistem keselamatan dan input pembangkitan darurat. Gunakan kabel IEC 60332-3 / LSZH untuk distribusi daya IT di dalam gang. Strategi berjenjang ini mewujudkan kepatuhan terhadap peraturan tanpa menentukan konstruksi tahan api di setiap meter kabel di fasilitas. Pemilihan kabel tidak hanya sekedar keputusan pengadaan. Untuk pusat data, ini merupakan keputusan manajemen risiko — dan mengambil keputusan yang benar dimulai dengan memahami dengan tepat apa yang dibutuhkan setiap standar dan mencocokkan persyaratan tersebut dengan lokasi sebenarnya kabel tersebut dijalankan. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Seiring dengan terus berkembangnya kendaraan listrik (EV), teknologi pengisian daya berkembang pesat untuk memenuhi permintaan yang terus meningkat akan waktu pengisian daya yang lebih cepat dan penyaluran daya yang lebih tinggi. Dua standar pengisian daya yang menarik perhatian industri secara signifikan adalah Sistem Pengisian Gabungan (CCS) dan Sistem Pengisian Daya Megawatt (MCS) yang lebih baru. Meskipun CCS telah menjadi standar pengisian daya yang dominan untuk kendaraan listrik penumpang di seluruh dunia, MCS dirancang untuk mendukung transportasi listrik tugas berat generasi berikutnya, termasuk truk listrik, bus, kendaraan pertambangan, dan armada industri. Dalam artikel ini, kami membandingkan sistem pengisian daya MCS dan CCS, menjelaskan perbedaan teknisnya, dan mendiskusikan dampak perkembangan ini terhadap kabel pengisian daya kendaraan listrik, infrastruktur distribusi daya, dan masa depan mobilitas listrik. Apa itu CCS (Sistem Pengisian Gabungan)? CCS saat ini merupakan salah satu standar pengisian cepat DC yang paling banyak diadopsi untuk kendaraan listrik. Konektor CCS menggabungkan kemampuan pengisian daya AC, kemampuan pengisian cepat DC, protokol komunikasi, dan standar interoperabilitas global ke dalam satu antarmuka pengisian daya. Pengisian CCS biasanya digunakan oleh kendaraan listrik penumpang, SUV listrik, van listrik, dan kendaraan komersial ringan. Produsen otomotif besar yang mendukung CCS termasuk BMW, Mercedes-Benz, Volkswagen, Ford, General Motors, Hyundai, dan Kia. Spesifikasi Pengisian CCS Tegangan Maksimum: Hingga 1000V DC Arus Maksimum: Hingga 500A Daya Maksimum: Hingga 350kW Aplikasi Utama: EV Penumpang Ukuran Konektor: Relatif Kompak Stasiun pengisian daya CCS kini banyak digunakan di Eropa, Amerika Utara, Timur Tengah, dan banyak pasar kendaraan listrik berkembang. Apa itu MCS (Sistem Pengisian Megawatt)? Megawatt Charging System (MCS) adalah standar pengisian daya ultra-tinggi baru yang dikembangkan khusus untuk transportasi listrik tugas berat. Tidak seperti CCS, yang terutama menargetkan kendaraan penumpang, MCS dirancang untuk mendukung truk listrik, kendaraan angkutan jarak jauh, bus listrik, peralatan konstruksi, mesin pertambangan, dan kendaraan armada industri. Tujuan utama MCS adalah mengurangi waktu pengisian daya secara drastis untuk paket baterai besar yang kapasitasnya mungkin melebihi 600 kWh atau bahkan 1 MWh. Spesifikasi Pengisian MCS Tegangan Maksimum: Hingga 1250V DC Arus Maksimum: Hingga 3000A Daya Maksimum: Hingga 3,75MW Aplikasi Utama: EV Tugas Berat Ukuran Konektor: Jauh Lebih Besar Persyaratan Pendinginan: Pendinginan Cairan Tingkat Lanjut MCS secara teoritis dapat menyalurkan lebih dari sepuluh kali lipat daya pengisian daya yang tersedia melalui sistem CCS saat ini. MCS vs CCS: Perbedaan Utama 1. Pengisian Daya Perbedaan paling signifikan antara MCS dan CCS adalah kapasitas daya. Pengisi daya CCS pada umumnya menghasilkan daya antara 50kW dan 350kW, sehingga cocok untuk kendaraan penumpang dan kebutuhan pengisian daya harian. Pengisi daya MCS dirancang untuk menghasilkan 750kW, 1MW, 2MW, dan berpotensi hingga 3,75MW. Tingkat daya ini memungkinkan kendaraan komersial besar untuk mengisi ulang daya selama periode istirahat wajib pengemudi, sehingga secara signifikan meningkatkan efisiensi armada dan mengurangi waktu henti operasional. 2. Jenis Kendaraan Sasaran CCS sangat ideal untuk: Mobil listrik penumpang Pengisian daya EV perumahan Stasiun pengisian umum Kendaraan niaga ringan MCS dirancang untuk: Truk listrik Armada transportasi komersial Bus listrik Operasi pelabuhan Kendaraan pertambangan Peralatan industri Seiring dengan percepatan elektrifikasi komersial di seluruh dunia, MCS diharapkan menjadi standar pengisian daya pilihan untuk transportasi tugas berat. 3. Persyaratan Desain Kabel Daya pengisian daya yang lebih tinggi menciptakan tantangan teknis yang signifikan. Dibandingkan dengan kabel pengisi daya CCS, kabel pengisi daya MCS memerlukan: Penampang konduktor lebih besar Daya dukung arus yang lebih tinggi Manajemen termal yang ditingkatkan Sistem pendingin cair Bahan isolasi unggul Pelindung elektromagnetik tingkat lanjut Hal ini menjadikan desain kabel pengisi daya sebagai salah satu faktor terpenting dalam keberhasilan penerapan MCS. 4. Persyaratan Infrastruktur Instalasi MCS memerlukan infrastruktur kelistrikan yang jauh lebih kuat. Pertimbangan utama meliputi: Sistem distribusi tenaga listrik tegangan tinggi Kabel listrik tugas berat Peningkatan transformator Sistem manajemen energi yang cerdas Switchgear kelas industri Perluasan kapasitas jaringan Operator utilitas dan pengisian daya harus bersiap menghadapi beban listrik yang jauh lebih tinggi dibandingkan dengan jaringan pengisian daya CCS tradisional. Dampak pada Industri Kabel Peralihan dari CCS ke MCS merupakan peluang besar bagi produsen dan pemasok kabel. Permintaan meningkat untuk: Kabel pengisi daya EV Kabel pengisi daya kendaraan listrik Kabel listrik tegangan tinggi Kabel pengisi daya yang fleksibel Kabel pengisi daya berpendingin cairan Kabel berinsulasi XLPE Kabel listrik tegangan rendah Kabel tegangan menengah Kabel konduktor tembaga Kabel listrik industri Produsen yang mampu memproduksi solusi kabel pengisi daya berkinerja tinggi akan memainkan peran penting dalam mendukung proyek infrastruktur kendaraan listrik di masa depan. Persyaratan Kinerja Kabel Utama Untuk aplikasi MCS, kabel pengisi daya harus menyediakan: Daya dukung arus yang tinggi Resistansi listrik rendah Fleksibilitas yang unggul ketahanan terhadap sinar UV Keterbelakangan api Ketahanan terhadap minyak Umur panjang Kinerja yang andal dalam pengoperasian beban tinggi yang berkelanjutan Persyaratan ini mendorong inovasi di seluruh industri manufaktur kabel global. Akankah MCS Menggantikan CCS? Tidak seluruhnya. Kedua standar tersebut diharapkan dapat hidup berdampingan selama bertahun-tahun karena keduanya melayani segmen pasar yang berbeda. CCS akan tetap menjadi solusi pilihan untuk: Pengisian daya EV penumpang Pengisian perumahan Infrastruktur pengisian daya publik Aplikasi mobilitas perkotaan MCS akan mendominasi: Angkutan truk komersial Transportasi barang Elektrifikasi industri Pengisian armada tugas berat Daripada menggantikan CCS, MCS memperluas ekosistem pengisian daya kendaraan listrik untuk mengakomodasi kendaraan yang lebih besar dan kebutuhan energi yang jauh lebih tinggi. Pandangan Masa Depan Adopsi kendaraan listrik global terus meningkat, dan infrastruktur pengisian daya harus berkembang sesuai dengan hal tersebut. Pakar industri memperkirakan pertumbuhan pesat dalam: Stasiun pengisian EV Infrastruktur pengisian cepat Jaringan pengisian megawatt Sistem kabel tegangan tinggi Pusat pengisian truk listrik Solusi distribusi daya yang cerdas Integrasi energi terbarukan Seiring dengan upaya pemerintah dan industri dalam mencapai tujuan dekarbonisasi, teknologi CCS dan MCS akan memainkan peran penting dalam mendukung masa depan mobilitas listrik. Kesimpulan Perbedaan antara MCS dan CCS terletak pada skala dan penerapannya. CCS tetap menjadi solusi standar untuk kendaraan listrik penumpang, menawarkan pengisian daya yang cepat dan andal hingga 350kW. MCS, di sisi lain, dirancang untuk transportasi tugas berat, memungkinkan pengisian daya pada tingkat megawatt yang secara signifikan mengurangi waktu pengisian daya untuk sistem baterai besar. Bagi produsen kabel, penyedia infrastruktur pengisian daya, dan integrator sistem energi, kebangkitan MCS menghadirkan peluang signifikan di pasar pengisian daya kendaraan listrik yang berkembang pesat. Perusahaan yang berinvestasi pada kabel pengisi daya kendaraan listrik canggih, kabel listrik tegangan tinggi, kabel fleksibel, kabel XLPE, dan solusi distribusi listrik inovatif akan memiliki posisi yang baik untuk mendukung masa depan transportasi berkelanjutan.

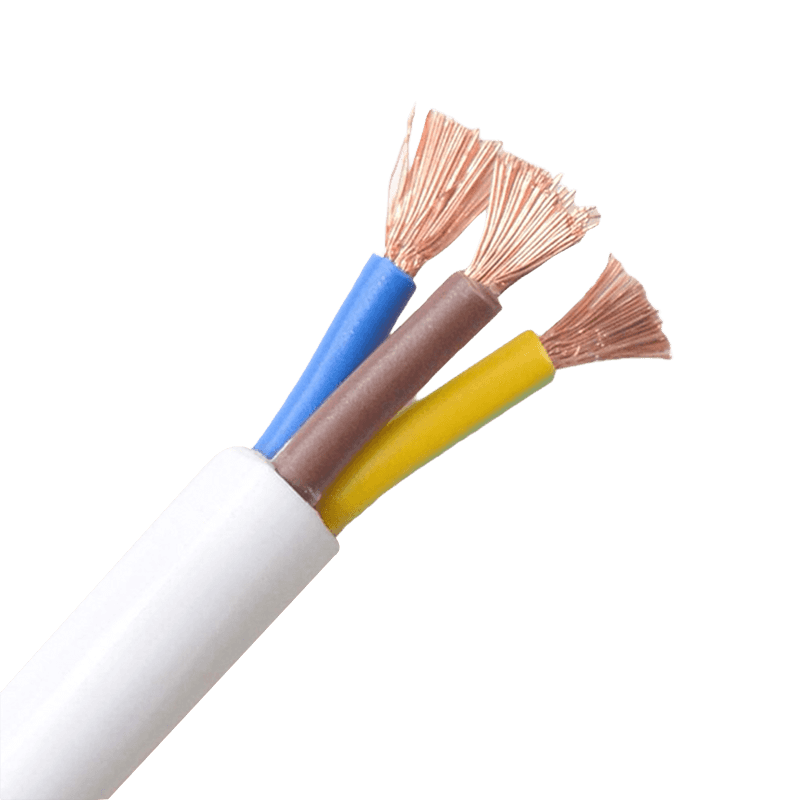

Kabel berukuran 2,5 mm² dengan daya 25 A terdengar cukup memadai — hingga Anda menggabungkan enam kabel dalam satu saluran dan nilai tersebut secara diam-diam turun menjadi sekitar 16 A. Kesenjangan antara kapasitas papan nama dan kinerja dunia nyata adalah hal yang paling penting kabel berselubung gagal. Bukan karena cacat produksi, melainkan karena faktor pemasangan yang diabaikan. Panduan ini membahas keputusan-keputusan yang benar-benar penting ketika memilih dan memasang kabel fleksibel berselubung PVC untuk penggunaan industri, komersial, atau perumahan. Penampang vs. Ampacity Nyata: Kesenjangan yang Tidak Dibicarakan Siapapun Penampang konduktor adalah titik awal, bukan jawabannya. Tabel di bawah menunjukkan ampacity tipikal untuk konduktor inti tunggal berinsulasi PVC pada suhu 30°C — angka yang Anda lihat di lembar data. Kondisi pemasangan sebenarnya menurunkan angka-angka ini. Perkiraan ampacity untuk konduktor PVC inti tunggal pada suhu ambien 30°C. Terapkan faktor koreksi IEC 60364-5-52 untuk kondisi sebenarnya. Penampang (mm²) Arus Maks Khas (A) Kasus Penggunaan Umum 0.75 6–10 Garis sinyal kontrol, kabel lampu 1.5 13–16 Peralatan rumah tangga, peralatan kantor 2.5 20–25 Perkakas listrik, peralatan pengangkut 4.0 30–32 Mesin kecil, kabel tetap sementara Ketika kabel dikelompokkan bersama atau ditarik melalui saluran, ampacity bisa turun 20–40% tergantung pada berapa banyak konduktor yang berbagi lintasan. Seikat enam kabel berukuran 2,5 mm² dalam saluran mungkin hanya membawa 16–17 A per konduktor dengan aman — bukan 25 A. Mengabaikan faktor penurunan peringkat ini adalah satu-satunya penyebab paling umum kegagalan kabel berukuran terlalu kecil di lemari kontrol lini produksi. Untuk jangka panjang, penurunan tegangan menambah masalah. Kabel berukuran 4,0 mm² yang mengalirkan motor sejauh 50 meter mungkin perlu dinaikkan hingga 6 mm² murni untuk menjaga penurunan tegangan dalam batas 3–5% — bukan karena nilai arus tidak mencukupi. Apa yang Sebenarnya Diberitahukan Kode Kabel kepada Anda Penunjukan tercetak di setiap Kabel fleksibel berselubung PVC adalah lembar spesifikasi terkompresi. Membacanya dengan benar menghilangkan dugaan. Ambil RVV 3×1,5 — sebutan fleksibel perumahan yang paling umum berdasarkan standar GB: R — Konduktor fleksibel (terdampar). V — Insulasi PVC pada setiap inti V — Selubung luar PVC 3×1,5 — Tiga konduktor, masing-masing berpenampang 1,5 mm² Penanda tegangan pada selubung (misalnya, 450/750V ) mengacu pada peringkat konduktor-ke-bumi dan konduktor-ke-konduktor — bukan tegangan sistem maksimum yang dapat dipasang tanpa tindakan pencegahan tambahan. Hal ini penting ketika menentukan kabel untuk panel kontrol yang disuplai dari sistem tiga fase 400 V. Berdasarkan standar IEC, sebutan yang setara adalah H05VV-F (300/500V) atau H07VV-F (450/750V), dengan H = harmonis, 05/07 = kelas tegangan, VV = isolasi PVC selubung PVC, dan F = fleksibel. Standar yang berlaku untuk kabel ini adalah IEC 60227, yang mencakup kabel berinsulasi PVC dengan tegangan hingga 450/750 V. Spesifikasi Utama untuk Kabel Berselubung PVC 450/750V Seri RVV beroperasi dalam batas termal yang jelas. Suhu konduktor kontinyu maksimum adalah 70°C . Dalam kondisi hubung singkat yang berlangsung tidak lebih dari lima detik, konduktor dapat bertahan hingga 160°C — margin keamanan yang melindungi sistem selama terjadi kesalahan sebelum perangkat perlindungan mengatasi kesalahan tersebut. Suhu lingkungan pemasangan harus tetap di atas 0°C . Di bawahnya, PVC menjadi kaku dan rentan retak selama penanganan. Jika pemasangan di cuaca dingin tidak dapat dihindari, kabel harus dipanaskan terlebih dahulu untuk mengembalikan fleksibilitas sebelum perutean. Konduktornya sendiri menggunakan tembaga bebas oksigen multi-untai — untaian halus untuk fleksibilitas, yang menjadikan kabel ini cocok untuk aplikasi yang sering bergerak dan menekuk, mulai dari perkakas listrik portabel hingga peralatan pengangkutan logistik. Radius Bending: Angka yang Diabaikan Kebanyakan Pemasang Melebihi radius tikungan minimum adalah kerusakan yang tidak terlihat. Konduktor melepaskan kelelahan secara internal, dan insulasi menghasilkan retakan mikro yang tidak terlihat di permukaan — hingga menyebabkan gangguan saat diberi beban. Kabel fleksibel tanpa lapis baja: radius tekukan minimum 6× diameter luar Kabel berpelindung pita lapis baja atau tembaga: minimum 12× diameter luar Kabel yang bergerak terus menerus (rantai tarik, peralatan pengangkut): biarkan hingga 10× diameter luar untuk margin kelelahan Pada titik terminasi — colokan, kelenjar kabel, entri kotak sambungan — tekanan mekanis paling tinggi. Klem pelepas regangan yang tepat mentransfer gaya tarik ke selubung luar, bukan ke terminasi konduktor. Melewatkan langkah ini pada kabel ekstensi dan kabel perkakas portabel adalah penyebab utama kegagalan awal pada ujung sambungan. Satu lagi detail pemasangan yang perlu diingat: kabel melingkar di bawah beban panas. Kumparan pembawa arus meningkatkan suhu lingkungan setempat dan secara efektif mengurangi ampacity yang aman. Rentangkan kabel sepenuhnya sebelum mengoperasikannya mendekati arus pengenal. Dimana Kabel Berselubung PVC Cocok — dan Dimana Tidak Kabel fleksibel berselubung PVC mencakup berbagai aplikasi dengan baik: kabel permukaan dalam ruangan di ruang perumahan dan komersial, sambungan kabinet kontrol, catu daya sementara, kabel daya untuk peralatan rumah tangga, dan peralatan industri ringan. Konstruksi PVC dua lapis — insulasi inti terpisah ditambah selubung luar — memberikan perlindungan mekanis yang baik, tahan minyak, tahan kelembapan, dan masa pakai yang lama tanpa biaya bahan khusus. Produk ini bukan pilihan yang tepat untuk perendaman terus-menerus, paparan sinar UV ekstrem dalam jangka waktu lama, atau lingkungan dengan kontak kimia berat selain minyak ringan dan kelembapan. Untuk kondisi tersebut, kabel berselubung karet yang dirancang untuk tugas berat di luar ruangan dan lingkungan basah adalah langkah yang tepat. Untuk pemasangan kabel bangunan tetap di dinding dan saluran, kabel bangunan dengan isolasi PVC tunggal menawarkan solusi yang lebih ekonomis dimana selubung luar terpisah tidak diperlukan. Untuk sinyal dan kontrol proses berjalan, kabel kontrol multi-inti dengan opsi pelindung memberikan penolakan interferensi yang tidak dimiliki kabel daya fleksibel. Menyesuaikan jenis kabel dengan tugas spesifiknya — alih-alih menggunakan produk yang sudah dikenal secara default — adalah hal yang membedakan pemasangan yang andal dengan pemasangan yang menyebabkan masalah dua tahun kemudian. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
