Mengapa SPE adalah Masa Depan Manufaktur Cerdas

Dalam evolusi Industrial Internet of Things (IIoT) dan manufaktur cerdas, perusahaan terus-menerus menghadapi masalah besar: jaringan tingkat atas (seperti ruang kontrol dan server) menggunakan Ethernet berkecepatan tinggi, sedangkan sensor dan aktuator tingkat bawah sering kali dibatasi pada fieldbus yang ketinggalan jaman, berkecepatan rendah, dan tidak kompatibel karena keterbatasan ruang dan biaya pemasangan kabel.

Munculnya Ethernet Pasangan Tunggal (SPE) telah sepenuhnya memecahkan kebuntuan ini. Ini menyederhanakan kabel Ethernet tradisional 4-pasangan (8-inti) menjadi hanya 1 pasang (2 inti), namun tetap mencapai transmisi data berkecepatan tinggi dan catu daya tersinkronisasi. Ini bukan hanya sekedar "penurunan berat badan" secara fisik, namun sebuah revolusi mendasar yang memungkinkan komunikasi semua IP tanpa hambatan dari sensor langsung ke cloud.

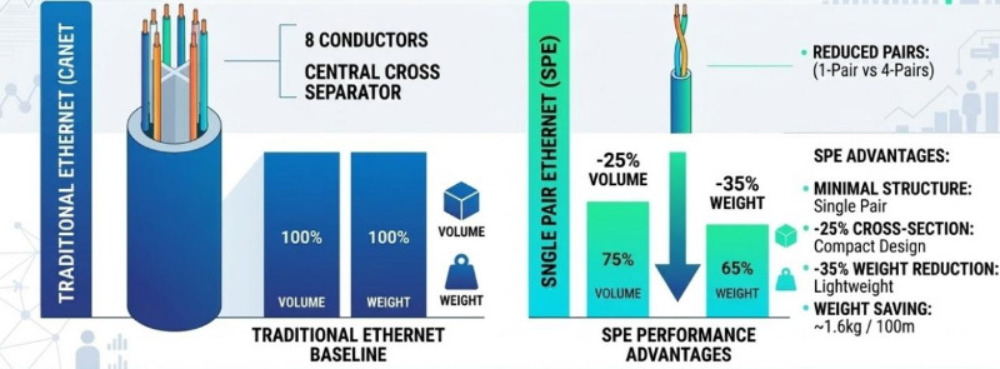

Perbandingan Inti : SPE vs. Ethernet Tradisional

Cat5e atau Cat6 kabel yang paling kita kenal berisi 8 kabel tembaga, dan kabel Ethernet tradisional biasanya dibatasi hingga jarak maksimum 100 meter. Desain ini sempurna untuk lingkungan kantor, namun tampak besar dan terbatas dalam lingkungan industri yang sangat padat dan keras (seperti di dalam lengan robot multi-sumbu atau jaringan pipa sepanjang ribuan meter).

Keuntungan disruptif dari SPE meliputi :

• Struktur Minimalis : Benar-benar meninggalkan pengisi jaring silang dan 6 kabel tambahan, hanya membutuhkan satu pasangan bengkok yang seimbang.
• Pengurangan Volume & Berat Secara Drastis : Dibandingkan dengan kabel Ethernet industri tradisional, SPE mengurangi luas penampang instalasi sekitar 25% dan berat keseluruhan sebesar 35% . Pada rak data berukuran besar atau sistem angkutan kereta api, hal ini menghilangkan sekitar 1,6 kg bobot mati per 100 meter.
• Fleksibilitas Unggul & Ketahanan Torsi : Struktur simetris pasangan tunggal secara fisik menghindari masalah "gesekan kawat" internal. Dikombinasikan dengan bahan pengisi khusus, SPE dapat menahan puluhan juta siklus pembengkokan frekuensi tinggi dan torsi 3D yang parah, sehingga sangat cocok untuk robot industri.

Tiga Masalah Inti Industri yang Diselesaikan oleh SPE

1. Melanggar Batas Jarak Fisik 100 Meter

Dalam skenario otomatisasi proses seperti industri minyak dan kimia, peralatan didistribusikan secara luas, sehingga batas tradisional 100 meter merupakan kesalahan yang fatal. Itu 10BASE-T1L standar dalam keluarga protokol SPE memungkinkan transmisi dupleks penuh berkecepatan tinggi 10Mbps pada jarak hingga 1000 meter , sepenuhnya menyembuhkan "kecemasan jarak" pada kabel industri.

2. PoDL: Membunuh Dua Burung dengan Satu Batu (Data & Kekuatan)

Perangkat tradisional sering kali memerlukan kabel terpisah untuk data dan daya. SPE memperkenalkan Kekuasaan atas Jalur Data (PoDL) teknologi, memungkinkan transmisi data secara simultan dan daya DC hingga sekitar 50W ke perangkat terminal. Untuk peralatan tugas berat, industri ini telah memperkenalkan topologi antarmuka Hibrid, yang mengisolasi data berkecepatan tinggi dan catu daya hingga beberapa kilowatt dalam tautan yang sama, sehingga sangat menyederhanakan perutean peralatan.

3. Menghilangkan Gateway untuk "Perataan Jaringan"

Di masa lalu, pabrik harus menggunakan banyak "gerbang konversi protokol" yang mahal untuk memungkinkan sinyal analog tingkat bawah berkomunikasi dengan tingkat atas. SPE memungkinkan sensor tingkat terbawah sekalipun memiliki alamat IP independen dan terhubung langsung ke jaringan TCP/IP. Diperkirakan dengan menghilangkan satu node gateway dapat menghemat $10.000 dalam biaya komprehensif selama siklus hidup sistem.

Protokol Inti dan Ekosistem Antarmuka

Menerapkan SPE tidak perlu mendalami kode dasar yang rumit; Anda hanya perlu mengetahui standar inti berikut yang menentukan kinerjanya:

1. Matriks Kecepatan & Jarak Transmisi (Seri IEEE 802.3)

• 10BASE-T1L : Kecepatan 10 Mbps, hingga 1000 meter. Dirancang untuk kontrol proses jarak jauh, mendukung keselamatan intrinsik di lingkungan yang mudah meledak (Ethernet-APL).
• 10BASE-T1S : Kecepatan 10 Mbps, mendukung topologi Multidrop. Memungkinkan lebih dari selusin perangkat dihubungkan secara paralel pada satu jalur utama hingga panjang 25 meter, menghilangkan kabel topologi bintang yang besar.
• 100/1000BASE-T1 : Kecepatan Gigabit 100 Mbps atau 1 Gbps, hingga 15-40 meter. Terutama digunakan untuk interkoneksi berkecepatan tinggi di dalam kendaraan atau visi mesin industri resolusi tinggi.

2. Standar Antarmuka Koneksi Industri (Seri IEC 63171)

Karena konektor RJ45 tradisional terlalu besar dan kurang tahan getaran, industri telah menetapkan standar baru:

• IEC 63171-6 dan antarmuka mikro lainnya : Mencakup peringkat perlindungan IP20 hingga IP67, ini tahan guncangan dan jatuh. Volumenya hanya sebagian kecil dari antarmuka tradisional, menjadikannya konektor utama untuk perangkat generasi berikutnya.
• Antarmuka Hibrid M12 (IEC 63171-7) : Solusi terbaik untuk perangkat berdaya tinggi. Standar ini mendefinisikan kombinasi pin data dan beberapa pin catu daya tinggi, yang mendukung transmisi "daya data" secara simultan untuk alat berat seperti motor dan penggerak servo.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apakah SPE lebih lambat dibandingkan jaringan tradisional?

Tidak. Kecepatan jaringan bergantung pada standar protokol, bukan ketebalan fisik tautan. SPE juga dapat mendukung kecepatan Gigabit hingga 1 Gbps pada jarak pendek (misalnya 40 meter).

Q2: Apakah Power over Data Lines (PoDL) SPE sama dengan PoE?

Tujuannya sama, namun teknologi dasarnya berbeda. PoE tradisional mengandalkan pasangan cadangan atau daya hantu dalam 4 pasang kabel, sedangkan PoDL dapat mencampur dan mengirimkan data frekuensi tinggi dan daya DC secara bersamaan pada sirkuit fisik pasangan tunggal (2 inti).

Q3: Apakah kabel 2 inti biasa atau kabel Ethernet lama yang sudah dilucuti dapat digunakan langsung sebagai kabel SPE?

Sangat tidak direkomendasikan. Sistem transmisi SPE sejati mengalami optimalisasi ketat untuk impedansi, return loss, dan crosstalk khusus untuk transmisi frekuensi tinggi pasangan tunggal. Kabel SPE industri juga mencakup elemen struktural fleksibel khusus yang tidak dapat ditandingi oleh kabel tembaga biasa.

Kesimpulan

Single Pair Ethernet (SPE) sama sekali bukan penurunan teknis karena "memiliki lebih sedikit kabel tembaga"; ini adalah landasan lapisan fisik untuk otomasi industri yang bergerak menuju digitalisasi dan kecerdasan sejati. Bagi perusahaan yang memasukkan teknologi SPE ke dalam perencanaan infrastruktur mereka sejak dini, hal ini tidak hanya secara drastis mengurangi biaya penerapan dan pemeliharaan saat ini, namun juga memanfaatkan arsitektur Internet of Everything generasi berikutnya.
