Berapa umur kabel berinsulasi XLPE?

Umur desain kabel berinsulasi Cross-Linked Polyethylene (XLPE) biasanya 20 hingga 30 tahun. Namun, dalam pengoperasian sebenarnya, masa pakai fisiknya modern kabel XLPE dapat mencapai 40 hingga 60 tahun, asalkan tidak mengalami pengoperasian jangka panjang pada batas beban maksimum dan dilindungi dari kerusakan lingkungan yang ekstrim. Pada suhu pengoperasian terukur 90°C, bahan insulasi mempertahankan kekuatan dielektrik yang tinggi. Namun, ketika suhu pengoperasian naik antara 95°C dan 105°C, perkiraan umur kabel akan menurun menjadi hanya 7 hingga 30 tahun.

Kabel XLPE telah menjadi tulang punggung inti jaringan listrik tegangan menengah, tinggi, dan ekstra tinggi karena sifat isolasi listriknya yang unggul, kehilangan dielektrik yang sangat rendah, ketahanan panas yang sangat baik, dan kekuatan mekanik yang tinggi. Umur kabel adalah fungsi degradasi dinamis yang ditentukan bersama oleh suhu, medan listrik, kelembapan (efek penghijauan air), dan tekanan mekanis.

Data Umur Inti dan Standar Internasional

• Dasar Desain: Standar internasional seperti IEC 60502 secara ketat menetapkan suhu pengoperasian konduktor kontinu maksimum yang diijinkan sebesar 90°C untuk kabel XLPE. Ambang batas ini ditetapkan berdasarkan laju degradasi oksidatif termal dari polimer bermolekul tinggi.
• Batas Suhu: Suhu kelebihan beban darurat yang diizinkan untuk kabel XLPE berkisar antara 105°C hingga 130°C, sedangkan suhu sesaat yang dapat ditahan selama korsleting dapat mencapai hingga 250°C (untuk durasi tidak lebih dari 5 detik).
• Kehidupan Pelayanan Sebenarnya: Pada suhu operasi standar 90°C, umur bahan XLPE yang diharapkan adalah antara 40 dan 60 tahun. Jika kabel secara konsisten beroperasi dalam kondisi beban parsial dalam aplikasi dunia nyata (misalnya, dengan suhu konduktor dipertahankan sekitar 70°C), masa pakai sebenarnya dapat dengan mudah melebihi batas 50 tahun.

Mekanisme Penuaan Inti Kabel XLPE

Penuaan isolasi kabel adalah proses fisik dan kimia yang tidak dapat diubah yang menyebabkan penurunan kekuatan dielektrik. Mekanisme utama didorong oleh empat tekanan berikut:

• Penuaan Termal: Paparan suhu tinggi dalam jangka panjang menyebabkan degradasi oksidatif termal. Secara makroskopis, hal ini bermanifestasi sebagai penggetasan material, dengan penurunan Elongation at Break (EAB) dan kekuatan tarik yang signifikan. Dalam penilaian teknik, ketika EAB turun hingga 50% dari nilai awalnya, ini dianggap sebagai "akhir masa pakai fisik" material.
• Penuaan Listrik: Cacat mikroskopis (seperti rongga atau kotoran) di dalam lapisan insulasi menyebabkan distorsi medan listrik, yang menyebabkan Pelepasan Sebagian (PD). Seiring waktu, korosi listrik membentuk "Electrical Treeing", yang akhirnya menembus lapisan insulasi, mengakibatkan kerusakan parah. Akumulasi muatan ruang pada aplikasi Arus Searah Tegangan Tinggi (HVDC) juga memperburuk distorsi medan listrik.
• Pohon Air: Ini adalah “pembunuh tak terlihat” di lingkungan lembab. Di bawah pengaruh medan listrik bolak-balik, uap air menyusup ke dalam cacat mikroskopis di dalam isolator, membentuk jaringan rongga mikro berisi air seperti pohon. Hal ini secara signifikan mengurangi kemampuan isolator menahan tegangan secara keseluruhan.
• Stres Mekanik dan Kimia: Kegagalan untuk mematuhi persyaratan radius tekukan minimum selama pemasangan (kelelahan mekanis) akan memperluas rongga mikroskopis, sehingga sangat mendorong terjadinya pelepasan sebagian dan pembentukan pohon air. Selain itu, anion seperti ion klorida di lingkungan laut dapat memicu degradasi kimia pada suhu tinggi, menyebabkan penurunan tajam resistivitas volume XLPE.

Prediksi Umur dan Metode Diagnostik Tingkat Lanjut

Untuk memperkirakan Sisa Umur Manfaat (RUL) secara akurat, industri menggunakan model matematika dan teknologi pengujian non-destruktif berikut:

Model Matematika

• Model Prediksi Kehidupan Termal: Berdasarkan persamaan Arrhenius. Model ini mengungkapkan hubungan eksponensial antara suhu dan masa pakai: untuk setiap penurunan suhu 10°C, masa penuaan termal berlipat ganda.
• Model Kehidupan Stres Listrik: Berdasarkan Model Kekuatan Terbalik (IPM). Parameter utamanya, Koefisien Ketahanan Tegangan (VEC), mengukur ketahanan material terhadap penuaan listrik. Bahan XLPE berkualitas tinggi biasanya memiliki VEC antara 15 dan 30.

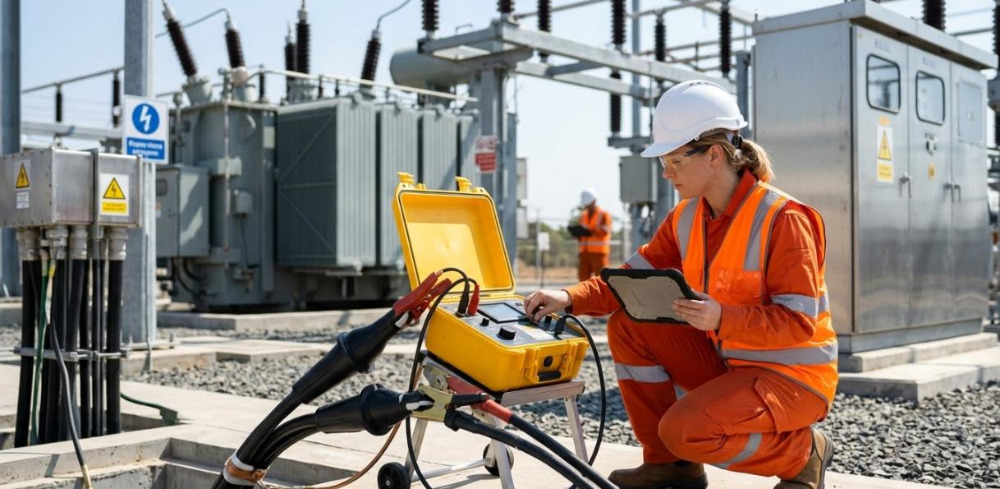

Evolusi Metode Diagnostik

• DC Hipot (Pengujian Potensi Tinggi Arus Searah): Hal ini sekarang sudah usang dan sangat merusak. Tegangan DC tinggi mengakumulasi "muatan ruang" di dalam isolasi XLPE. Ketika pengoperasian AC dilanjutkan, medan listrik yang ditimbulkan dapat langsung menghancurkan lapisan isolasi yang rapuh.
• Pengujian VLF (Frekuensi Sangat Rendah): Alternatif pilihan industri. Ini menggunakan daya AC frekuensi sangat rendah (0,1 Hz), yang menghindari efek pengisian ruang sekaligus menyebabkan cacat yang sangat buruk terurai dengan aman selama pengujian terkontrol.
• Diagnostik Tan Delta (Tangen Sudut Rugi Dielektrik): "Standar emas" untuk menilai penuaan pohon air dan masuknya kelembapan pada kabel XLPE. Dengan mengukur peningkatan non-linier dalam nilai kerugian seiring dengan kenaikan voltase pengujian (efek "Tip-up"), alat ini secara tepat mengukur tingkat keparahan penuaan.
• Pemantauan Debit Sebagian (PD): Digunakan untuk secara akurat menunjukkan cacat mikroskopis dalam lapisan insulasi (misalnya celah udara pada sambungan atau lapisan pelindung yang rusak).

Praktik Rekayasa dan Jaminan Kualitas untuk Memperpanjang Umur Kabel XLPE

Untuk mencapai masa pakai lebih dari 50 tahun untuk kabel XLPE memerlukan kontrol kualitas yang komprehensif mulai dari produksi hingga pengoperasian:

• Kontrol Tertinggi dalam Manufaktur dan Pemilihan Material Premium

Bahan dengan kemurnian tinggi harus digunakan dan diproduksi di lingkungan yang sangat bersih.

Menerapkan proses ekstrusi rangkap tiga memastikan ikatan tingkat atom antara pelindung konduktor, lapisan insulasi XLPE, dan pelindung insulasi, menghilangkan sepenuhnya celah udara antarlapis yang dapat memicu pelepasan sebagian.

Memanfaatkan bahan XLPE Tahan Pohon (TR-XLPE) dan desain penahan air yang komprehensif (benang/pita penahan air memanjang, selubung penahan air radial) untuk benar-benar mengisolasi kelembapan eksternal.

• Pemasangan yang Sesuai dan Perlindungan Mekanis

Jari-jari lentur (tidak kurang dari 10 hingga 15 kali diameter luar) dan tegangan tarik harus dikontrol dengan ketat untuk mencegah retakan mikro pada lapisan insulasi.

Sambungan dan terminasi adalah bagian paling rentan dari suatu saluran kabel. Pembuatannya harus dilakukan di lingkungan yang relatif kering dan bebas debu untuk menghindari masuknya kotoran.

• Optimalisasi Lingkungan Operasional dan Manajemen Termal

Pertahankan jarak yang wajar antar kabel untuk memfasilitasi pembuangan panas dan mencegah akumulasi panas.

Direkomendasikan untuk menerapkan pengoperasian yang dikurangi, dengan menyisakan margin ampacity yang sesuai untuk menghindari pengoperasian beban penuh dalam jangka panjang.

Pasang pelindung lonjakan arus (penangkal petir) yang andal untuk meredam lonjakan tegangan frekuensi tinggi yang disebabkan oleh tegangan lebih dan sambaran petir.

Pertanyaan yang Sering Diajukan:

Q1: Mengapa sistem tenaga modern banyak menggunakan kabel XLPE dibandingkan kabel PVC tradisional?

J: XLPE (Cross-Linked Polyethylene) memiliki struktur termoset jaringan tiga dimensi, yang memungkinkan suhu pengoperasian terus menerus hingga 90°C, jauh melebihi PVC (maksimum 70°C). Selain itu, XLPE memiliki kekuatan dielektrik yang lebih tinggi, kehilangan dielektrik yang lebih rendah, dan tidak melepaskan gas halogen beracun saat dibakar. Ini secara komprehensif mengungguli kabel PVC dalam hal umur dan kinerja listrik.

Q2: Suhu pengoperasian maksimum kabel XLPE adalah 90°C. Apakah suhu yang melebihi ini kadang-kadang akan menyebabkan kabel langsung terbakar?

J: Ini tidak akan langsung terbakar, tetapi akan mempercepat penuaan akibat panas. Standar internasional mengizinkan kelebihan beban darurat jangka pendek hingga 105°C atau bahkan 130°C. Namun, menurut model penuaan Arrhenius, untuk setiap 10°C suhu melebihi nilai pengenal, laju degradasi lapisan insulasi menjadi dua kali lipat. Pengoperasian suhu berlebih dalam jangka panjang akan mengurangi umur total kabel secara drastis.

Q3: Apa itu "Water Treeing" dan bagaimana cara mencegahnya?

J: Pohon air adalah jaringan rongga mikro seperti pohon yang terbentuk ketika uap air menyerang cacat mikroskopis pada isolator dan terus meluas di bawah aksi gabungan medan listrik bolak-balik dan lingkungan lembab pada kabel XLPE. Metode pencegahannya antara lain: memanfaatkan desain penahan air (seperti selubung penahan air radial dan benang penahan air memanjang), menggunakan bahan Tahan Pohon (TR-XLPE), dan memastikan selubung luar kabel tidak tergores saat pemasangan.

Q4: Saya ingin menguji status insulasi kabel yang telah digunakan selama bertahun-tahun. Bisakah saya menggunakan penguji DC Hipot standar?

J: Tentu saja tidak. Melakukan pengujian DC tegangan tinggi tradisional pada kabel XLPE sangat merusak. Tegangan DC tinggi mengakumulasi "muatan ruang" di dalam isolasi. Setelah daya AC pulih setelah pengujian, lapisan insulasi—yang mungkin tetap beroperasi secara normal—sangat rentan terhadap kerusakan seketika.

Q5: Jika pengujian DC Hipot tidak boleh digunakan, bagaimana seharusnya tingkat penuaan kabel XLPE dievaluasi secara ilmiah?

J: Standar industri merekomendasikan penggunaan pengujian tegangan tahan AC Frekuensi Sangat Rendah (VLF, 0,1 Hz) yang dikombinasikan dengan diagnostik Tan Delta (Dielectric Loss Angle Tangent). Pengujian VLF tidak menghasilkan biaya ruang yang berbahaya, sedangkan pengujian Tan Delta dapat secara akurat mengukur tingkat keparahan pengotoran air di dalam kabel dengan mengukur karakteristik peningkatan non-linier (Tip-up) arus bocor pada voltase berbeda, sehingga membantu Anda merencanakan penggantian preventif.
