Perbedaan Teknik Antara MPO dan MTP serta Proses Terminasi Standar

1. Perbedaan Teknik MPO dan MTP

Sebelum mendalami proses terminasi, kita perlu memperjelas perbedaan antara MPO dan MTP. Standar internasional untuk antarmuka MPO terutama ditentukan oleh IEC 61754-7 dan TIA-604-5 Amerika Utara. MTP (Mechanical Transfer Push-on), di sisi lain, adalah merek berkinerja tinggi yang dikembangkan oleh US Conec. Ini sepenuhnya sesuai dengan standar MPO tetapi memiliki peningkatan mendalam dalam teknik mekanik dan optik:

Ferrule Mengambang: Tidak seperti ferrule tetap tradisional, MTP menggunakan desain mengambang. Saat kabel eksternal terkena tekanan, kabel tersebut dapat secara dinamis mempertahankan kontak fisik yang erat antara kedua permukaan ujungnya, sehingga mencegah terbentuknya celah udara.

Pin Panduan Elips: MPO tradisional menggunakan pin pemandu kepala datar dengan talang, yang dengan mudah mengikis dinding bagian dalam dan menghasilkan serpihan. Desain MTP yang elips dan ramping menghilangkan keausan pemotongan, memastikan akurasi penyelarasan sub-mikron bahkan setelah ratusan siklus perkawinan.

Penjepit Pin Logam dan Pegas Oval: Bahan logam digunakan untuk meningkatkan gaya retensi aksial pin pemandu, dan pegas dioptimalkan menjadi bentuk oval agar sesuai dengan pita serat. Hal ini mencegah pegas menekan serat tepi selama kompresi, yang dapat menyebabkan hilangnya pembengkokan mikro.

2. Proses Pengakhiran Standar: Dari Pengupasan hingga Pemolesan Akhir

Penghentian MPO/MTP adalah proses rekayasa sistem tanpa toleransi. Langkah-langkah intinya adalah sebagai berikut:

Langkah 1: Persiapan Kabel dan Ribbonisasi Tahap penghentian pertama adalah mengupas jaket secara akurat. Setidaknya 7mm Kevlar (benang aramid) harus ditahan untuk menghilangkan regangan crimping selama perakitan akhir, memastikan gaya tarikan mekanis ditransfer ke wadahnya dan bukan ke serat kaca yang rapuh. Karena serat di dalam kabel bundar longgar, alat khusus harus digunakan untuk mengubahnya menjadi rangkaian pita dengan jarak 250µm. Operator harus menyelaraskannya secara ketat sesuai dengan kode warna polaritas yang ditentukan oleh standar TIA-568. Dilarang keras menyilangkan atau memutar serat; jika tidak, sangat rentan pecah saat dijepit.

Langkah 2: Pembelahan Presisi Setelah lapisan serat dilucuti dengan stripper termal dan dibersihkan dengan isopropil alkohol, diperlukan pembelahan yang presisi. Panjang belahan harus dikontrol secara ketat pada 10 (± 2) mm. Pemangkasan manual dengan gunting biasa sangat dilarang. Peralatan pembelahan mekanis atau laser presisi tinggi harus digunakan untuk menghilangkan inti serat dan mencegahnya melubangi dinding lubang ferrule, yang memiliki toleransi yang sangat ketat.

Langkah 3: Injeksi Epoksi Dinamika Fluida dan Perlakuan Panas Fiksasi permanen serat bergantung pada resin epoksi dua komponen EPO-TEK 353ND yang tahan suhu tinggi. Resin campuran harus menjalani pembuangan gas secara ketat menggunakan centrifuge (berjalan selama 7-10 menit). Jika gas tidak dikeluarkan, gelembung yang mengembang pada suhu tinggi akan menyebabkan efek "pistoning" aksial pada serat, yang secara langsung merusak geometri permukaan ujung. Setelah injeksi, konektor harus ditempatkan dalam oven pengawetan suhu tinggi yang dapat diprogram dan dikeringkan secara tepat selama 4 menit pada suhu 150°C.

Langkah 4: Pemolesan Presisi Multi-Tahap Pemolesan MPO/MTP memerlukan keseimbangan antara serat silika yang sangat keras dan matriks polimer yang lebih lembut (PPS). Proses pemolesan standar dibagi menjadi empat tahap utama:

Penghapusan Epoxy dan De-nubbing: Gunakan film silikon karbida 16µm/30µm di bawah tekanan ringan untuk menghilangkan serat dan butiran epoksi yang menonjol.

Pemolesan Kasar dan Pembentukan Geometri: Gunakan film silikon karbida atau aluminium oksida 9µm/3µm untuk membentuk sudut APC 8 derajat dan menghilangkan goresan yang dalam.

Pemolesan Halus: Beralih ke film berlian 1µm untuk mengontrol secara tepat ketinggian tonjolan serat relatif terhadap permukaan plastik.

Pemolesan Akhir: Gunakan silikon dioksida atau cerium oksida sub-mikron (0,5µm atau 0,02µm) untuk mencapai zona kontak fisik cermin tanpa cela menggunakan efek Chemical Mechanical Polishing (CMP).

Dalam proses multitahap ini, toleransi pembersihan antartahap adalah nol. Setiap sisa partikel kasar yang terbawa ke tahap berikutnya akan menyebabkan terbuangnya seluruh batch.

3. Kontrol Kualitas: Interferometer 3D dan Inspeksi Visual

Untuk mencapai insertion loss yang sangat rendah (≤0,35 dB) untuk konektor APC mode tunggal memerlukan verifikasi standar yang ketat.

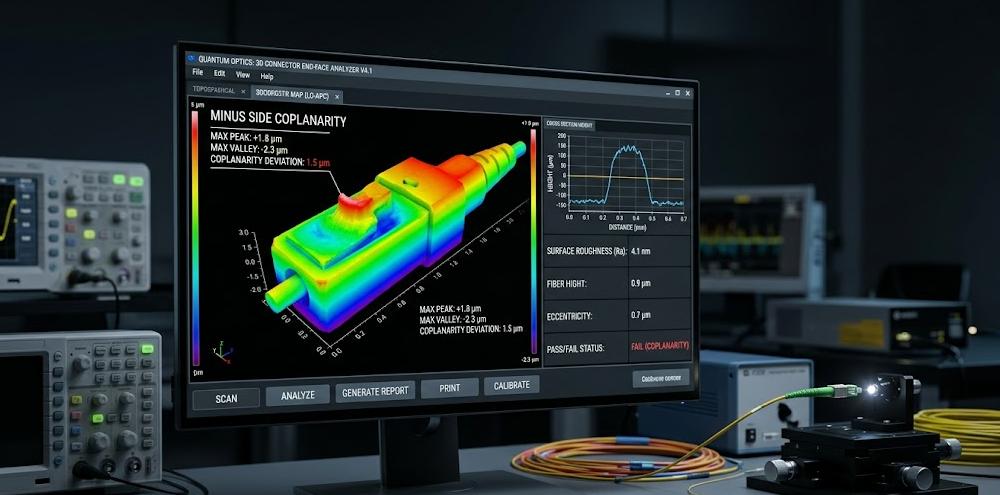

Parameter Geometri Wajah Akhir (EFG) 3D: Menurut standar IEC 61755-3-31:2015, interferometer cahaya putih presisi tinggi harus digunakan untuk memantau permukaan ujung. Fokus intinya adalah pada "Minus Side Coplanarity" (jarak antara serat terendah dan bidang yang paling sesuai), tinggi tonjolan serat, dan "Core Dip". Penurunan inti yang berlebihan menyebabkan celah udara antar inti dan merupakan cacat pemolesan yang sangat fatal.

Sertifikasi Kebersihan Penglihatan: Mengikuti standar IEC 61300-3-35:2022, mikroskop digital harus digunakan untuk mengevaluasi kontaminasi. Untuk Zona A (zona inti 0-25µm), serat mode tunggal melarang keras cacat atau kontaminasi dalam ukuran berapa pun. Versi terbaru 2022 juga memerlukan evaluasi partikel lepas di seluruh permukaan ferrule persegi panjang dan area sekitar 250µm. Pemasangan di lokasi harus benar-benar mematuhi protokol loop tertutup IBYC (Inspect Before You Connect).
