Bisakah Kawat Aluminium Disambungkan Langsung ke Wadah Tembaga?

Saat menjawab pertanyaan apakah kawat aluminium dapat dihubungkan langsung ke stopkontak tembaga standar, ilmu material dan standar National Electrical Code (NEC) saat ini memberikan jawaban yang pasti: sama sekali tidak .

Data dari Komisi Keamanan Produk Konsumen AS (CPSC) dan Franklin Research Institute mengungkapkan bahwa rumah yang menggunakan kabel aluminium "teknologi lama" sebelum tahun 1972 memiliki kemungkinan 55 kali lebih besar untuk mencapai "Kondisi Bahaya Kebakaran" pada sambungan stopkontak dan saklar dibandingkan dengan rumah yang menggunakan kabel tembaga murni. Risiko kebakaran ekstrem ini tidak berasal dari kawat aluminium di dalam dinding, melainkan terkonsentrasi pada titik sambungan mekanis antara kawat aluminium dan terminal listrik yang tidak disesuaikan.

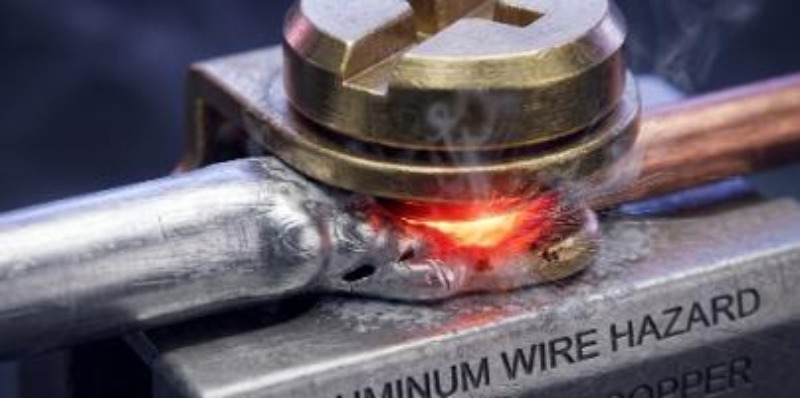

Mengapa Sambungan Langsung Aluminium ke Tembaga Sangat Berbahaya?

Menekan aluminium dan tembaga bersama-sama tanpa media khusus atau desain mekanis khusus pasti akan memicu serangkaian reaksi fisik dan kimia yang merusak dan lambat namun tidak dapat diubah.

• Ketidakcocokan Ekspansi Termal dan "Aliran Dingin": Koefisien muai panas aluminium (~23,1 µm/m·°C) jauh lebih tinggi dibandingkan tembaga dan baja. Ketika arus memanaskan kawat di bawah batasan kaku sekrup wadah standar, aluminium mengalami pemuaian parah dan deformasi plastis melintang yang tidak dapat diubah, yang dikenal sebagai "aliran dingin" atau mulur mekanis. Setelah pendinginan, aluminium berkontraksi namun kehilangan volume aslinya, meninggalkan celah mikroskopis yang menyebabkan pelonggaran parah, lengkungan, dan akhirnya terbakar selama ribuan siklus termal.
• Lapisan Isolasi Oksida Fatal: Meskipun tembaga teroksidasi mempertahankan konduktivitasnya, aluminium langsung bereaksi terhadap oksigen, membentuk lapisan aluminium oksida (Al₂O₃) yang padat dan sangat keras. Lapisan ini merupakan isolator listrik yang sangat baik yang sangat menghambat transmisi arus. Saat sambungan mekanis mengendur, oksidasi semakin cepat, menyebabkan resistensi kontak meningkat secara eksponensial dan menghasilkan panas destruktif yang sangat besar.
• Korosi Galvanik: Ada perbedaan potensial yang signifikan antara aluminium dan tembaga. Ketika logam-logam yang berbeda ini bersentuhan di dalam wadah standar dan terkena kelembapan sekitar, mereka membentuk sel galvanik mikroskopis. Sebagai anoda yang sangat aktif, kawat aluminium mengalami korosi galvanik yang cepat, sehingga menurunkan struktur fisik dan penampang listriknya.

Satu-satunya Solusi Koneksi Langsung yang Sesuai: Perangkat Berperingkat CO/ALR

Wadah standar bertanda "CU ONLY" dilarang keras memutus kawat aluminium dalam keadaan apa pun. Karena penurunan aluminium dalam jangka panjang, perangkat "AL/CU" awal juga mengalami kegagalan dalam tingkat yang tinggi.

Kode kelistrikan modern (seperti NEC 406.10) mengamanatkan undang-undang bahwa perangkat tidak ditandai CO/ALR (Revisi Tembaga-Aluminium) dilarang keras untuk mengakhiri konduktor aluminium secara langsung. Wadah CO/ALR harus melewati pemeriksaan yang ketat UL 1567 standar. Mereka menggunakan pelapisan timah dalam untuk meminimalkan reaksi galvanik dan dilengkapi slot pemandu sempit khusus untuk mengunci kawat aluminium secara fisik pada tempatnya, mencegah aliran dingin.

Solusi Perbaikan Permanen Terbaik: Tembaga "Pigtailing"

Karena wadah CO/ALR mahal dan tidak dapat mengatasi bahaya dari beberapa kabel aluminium yang disambung menjadi satu di dalam kotak sambungan, perbaikan permanen yang paling direkomendasikan oleh CPSC adalah "menguncir" . Hal ini melibatkan penyambungan dengan aman sepotong pendek kawat tembaga murni ke kawat aluminium yang ada, yang kemudian dihubungkan ke stopkontak standar modern.

CPSC secara resmi hanya menyetujui dua metode pigtailing permanen:

1. Sistem Crimp Las Dingin COPALUM (Solusi Permanen Optimal)

Dikembangkan oleh TE Connectivity, ini adalah satu-satunya metode perbaikan yang menurut CPSC sama amannya dengan memasang kembali kabel rumah sepenuhnya dengan tembaga.

• Mekanismenya: Ini menggunakan selongsong tembaga berlapis timah khusus. Perkakas listrik berpemilik menerapkan tekanan absolut 10.000 pon untuk menciptakan "kerutan kering".
• Hasilnya: Tekanan ekstrim ini memaksa logam mengalir secara plastis, langsung merobek lapisan oksida dan menyatukan kisi-kisi logam pada suhu kamar untuk membentuk "lasan dingin", yang secara permanen menghilangkan oksidasi dan korosi galvanik di masa depan.

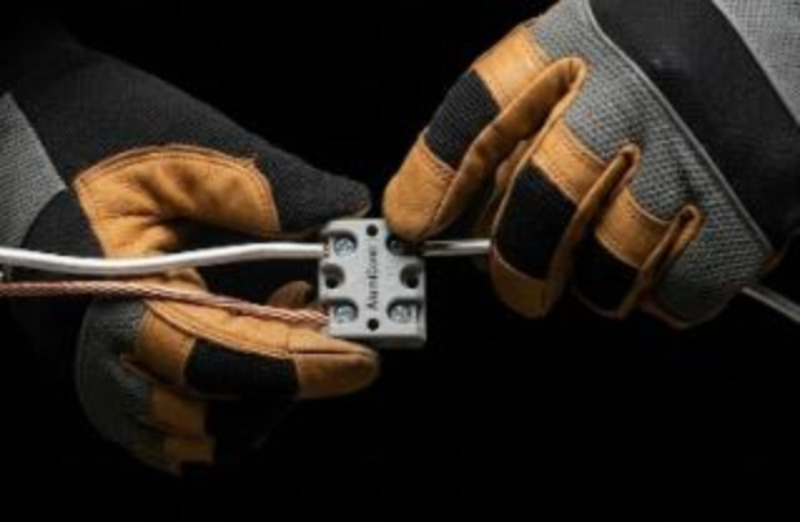

2. Terminal Aluminium-ke-Tembaga Khusus AlumiConn (Alternatif yang Disetujui)

Untuk area di mana alat COPALUM tidak tersedia, CPSC menyetujui konektor AlumiConn dari King Innovation.

• Mekanismenya: Ini adalah blok terminal mini multi-port yang ringkas di mana kabel aluminium dan tembaga dimasukkan ke dalam port yang sepenuhnya terisolasi, memotong jalur korosi galvanik pada sumbernya.
• Anti-Oksidasi: Bagian dalamnya sudah diisi dengan pasta anti-oksidan yang langsung melapisi kristal aluminium saat dimasukkan, sehingga menghalangi oksigen.

Peringatan Kepatuhan Kritis: Kontrol Torsi Wajib (NEC 110.14(D))

Saat menggunakan konektor AlumiConn, NEC 110.14(D) secara eksplisit mengharuskan penginstal untuk menggunakan a alat torsi yang dikalibrasi (seperti obeng torsi) untuk mencapai torsi tepat yang ditentukan oleh pabrikan (biasanya 10 hingga 15 inci-pon). Pengencangan yang kurang akan menyebabkan ketahanan terbakar yang tinggi, sedangkan pengetatan yang berlebihan akan menghancurkan kawat aluminium yang lunak. Kegagalan menggunakan alat torsi melanggar kode NEC dan dapat mengakibatkan ditolaknya klaim asuransi setelah kebakaran.

Dilarang Keras: Apakah Mur Kawat Standar atau "Ungu" Aman?

Tidak. Anda tidak boleh menggunakan mur kawat pelintir standar untuk sambungan aluminium-tembaga. Bahkan mur kawat "ungu" yang dipasarkan untuk sambungan aluminium-tembaga (seperti Ideal 65, yang mengandung pasta anti-oksidan) tidak disetujui oleh CPSC untuk perbaikan permanen. Pengujian laboratorium menunjukkan pegas spiral di dalam mur kawat ini tidak dapat membatasi ekspansi termal dan aliran dingin aluminium yang parah. Sambungan mur kawat pada kawat aluminium sering kali rusak dan menimbulkan bahaya kebakaran lebih cepat dibandingkan stopkontak lama asli yang tidak dirawat.

Pertanyaan Umum | Pertanyaan yang Sering Diajukan

Q1: Dapatkah saya menyambungkan kawat aluminium langsung ke stopkontak tembaga standar?

Sama sekali tidak. Menurut Kode Kelistrikan Nasional (NEC), perangkat yang tidak bersertifikat tanpa tanda CO/ALR dilarang keras mengakhiri konduktor aluminium. Kompresi langsung kedua logam ini tanpa desain mekanis khusus memicu reaksi destruktif yang tidak dapat diubah.

Q2: Mengapa menghubungkan kawat aluminium dan tembaga menyebabkan kebakaran? Ada tiga alasan utama: Pertama, ekspansi termal aluminium yang lebih tinggi menyebabkan mulur mekanis (aliran dingin) pada titik sambungan, menyebabkan kelonggaran dan busur api. Kedua, aluminium yang terbuka langsung membentuk lapisan oksida berinsulasi tinggi (aluminium oksida) yang menghasilkan panas ekstrem. Ketiga, kontak antara dua logam menyebabkan korosi galvanik, yang dengan cepat menurunkan kekuatan mekanik kawat.

Q3: Bisakah saya menggunakan wadah "AL/CU" atau mur kawat "ungu" dengan pasta anti-oksidan?

Tidak. Perangkat "AL/CU" awal gagal karena tidak mampu menahan mulur aluminium dalam jangka panjang. Demikian pula, mur kawat "ungu" dengan pasta anti-oksidan tidak diakui oleh CPSC untuk perbaikan permanen; tingkat kegagalan dan risiko kebakaran bahkan lebih cepat dibandingkan wadah lama yang tidak diolah.

Q4: Apa cara yang paling sesuai dan teraman untuk memperbaiki kabel aluminium lama?

Hanya ada dua cara yang sepenuhnya sesuai untuk menghilangkan risiko panas berlebih secara permanen: mengganti seluruh perangkat dengan wadah CO/ALR khusus yang memenuhi standar UL 1567; atau gunakan pigtailing tembaga dengan sistem las dingin COPALUM atau terminal AlumiConn, pastikan Anda menggunakan alat torsi presisi untuk memenuhi spesifikasi torsi NEC 110.14(D) selama pemasangan.
